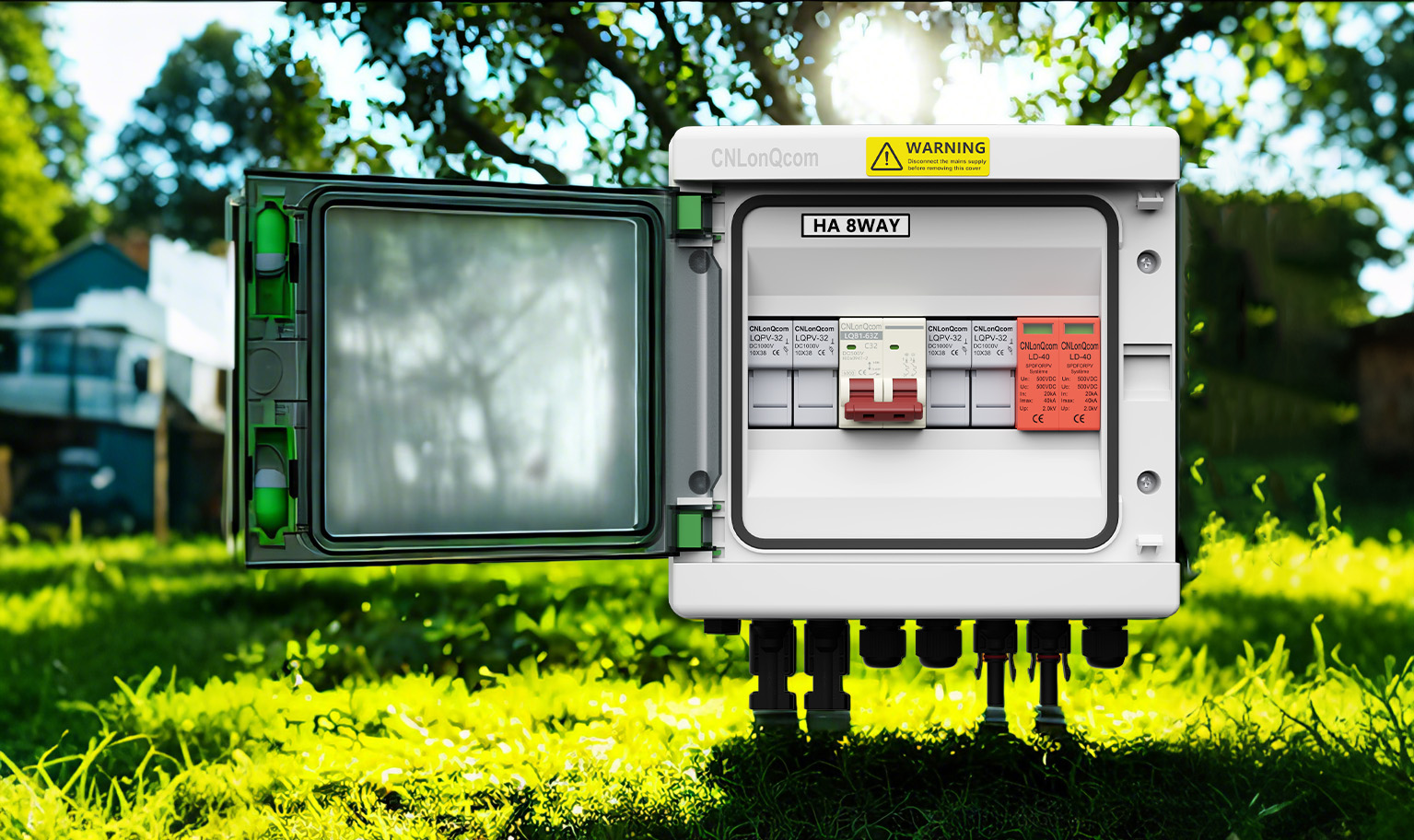

PV kombináló doboz: A Naprendszerek "Power Discatcher"

A PV kombináló mező a napenergia -fotovoltaikus rendszer egyik kulcsfontosságú eleme. Elsősorban az áram összegyűjtésére használják több PV karakterláncból, és egyetlen fő kábelen keresztül továbbítják az inverterre. Nemcsak az energiaeloszlás "csomópontjaként" szolgál, hanem döntő szerepet játszik a rendszer biztonságának védelmében is.

1. A PV kombináló doboz fő funkciói

(1) Jelenlegi gyűjtemény

Egyesíti az áramot több PV karakterláncból, csökkentve a kábelek számát és egyszerűsítve a rendszer szerkezetét.

(2) Túláram -védelem

Biztosítékokat használ (LQPV-32/LQPV-32X) vagy megszakítók (LQB1-63Z/12Z) a túláram vagy a rövidzárlat által okozott károk elkerülése érdekében.

(3) Villámvédelem

Beépített túlfeszültség-védőeszközökkel felszerelt (LD-40 2P/3p) A villámcsapások károsodásának elkerülése érdekében.

(4) Függvény

Monitorálja a paramétereket, például az áramot és a feszültséget valós időben, segítve a felhasználókat a rendszer működési állapotának megértésében.

2.

(1) biztosítékok (LQPV-32/LQPV-32X) vagy megszakítók (LQB1-63Z/12Z)

A túláram védelemhez használják, automatikusan levágják az áramkört, ha az áram meghaladja a névleges értéket.

(2) Surge védőeszközök (LD-40 2P/3P)

Kerülje el a villámcsapások vagy a feszültség túlfeszültségeinek károsodását.

(3) Elszigetelő diódák (MC4-diode)

A fordított áram áramlásának megakadályozása, a PV modulok védelme.

(4) Felügyeleti eszközök

Monitor paraméterek, például áram, feszültség és teljesítmény. Néhány csúcskategóriás kombinációs doboz szintén támogatja a távirányítást.

3. Hogyan válasszuk ki a PV kombinációs mezőt?

(1) A bemenetek száma

Válasszon a PV karakterláncok száma alapján, például kétirányú, ötirányú stb.

(2) névleges áram és feszültség

Illessze a rendszer áram- és feszültségkövetelményeit.

(3) Védelmi besorolás

Válasszon egy olyan terméket, amelyben IP65 vagy annál magasabb besorolású termék, hogy ellenálljon a kültéri körülményekhez, például a szél és az eső.

4

(1) Keressen egy jól szellőztetett és könnyen hozzáférhető helyet a kombináló doboz felszereléséhez.

(2) Csatlakoztassa a földelő vezetéket a biztonság biztosítása érdekében.

(3) Csatlakoztassa a PV karakterlánc -kábeleket a kombináló mezőbe, és kapcsolja össze azokat a biztosítékokkal vagy megszakítókkal.

(4) Csatlakoztassa a fő kábelt az inverterhez.

(5) Ellenőrizze az összes csatlakozást, és tesztelje a rendszer működését.

5. Rendszeres karbantartás a kombináló dobozhoz

(1) Ellenőrizze, hogy a biztosítékok vagy a megszakítók megfelelően működnek -e.

(2) Tisztítsa meg a port és a törmeléket a megfelelő hőeloszlás biztosítása érdekében.

(3) Ellenőrizze a kábelcsatlakozásokat a lazulás vagy a korrózió szempontjából.

(4) Vizsgálja meg a túlfeszültség -védőeszközök állapotát.

Normál használat és karbantartás mellett egy kiváló minőségű PV kombinációs doboz 10-20 évig tarthat. A tényleges élettartama azonban a környezeti feltételektől (például a hőmérséklet, a páratartalom) és a karbantartási gyakorlatoktól függ.

6. A PV kombináló dobozok magas biztonsága

A kiváló minőségű PV-kombinációs dobozok túlságosan értékelő, villámvédelem és vízálló mintákkal rendelkeznek, biztosítva a magas biztonságot. Az alacsony minőségű termékek vagy a nem megfelelő telepítés azonban tüzekhez vagy berendezések kárához vezethet. Ezért elengedhetetlen egy olyan jó hírű gyártó kiválasztása, mint a Cnlonqcom. Tíz éves tapasztalattal a fotovoltaikus iparban fejlett technológiát és megbízható értékesítés utáni szolgáltatást kínálunk az elektromos biztonság védelme érdekében.

Következtetés

Bár a PV kombináló dobozok nem lehetnek olyan észrevehetők, mint a PV modulok vagy inverterek, nélkülözhetetlen szerepet játszanak a rendszerben. Függetlenül attól, hogy ez egy kis tetőtéri rendszer házakhoz vagy egy nagyszabású napenergia-erőműről, a kombinált doboz döntő jelentőségű a hatékony energiaátvitel és a biztonságos üzemeltetés biztosítása érdekében.

Válassza a CnlonQcom lehetőséget a megbízhatóság és a nyugalom érdekében! Dolgozzunk együtt a zöld energia jövőjének védelme érdekében!
