PV kombináló mező: Teljes útmutató az alkatrészekhez és a telepítéshez

Először is, mi a fotovoltaikus csomópont doboz?

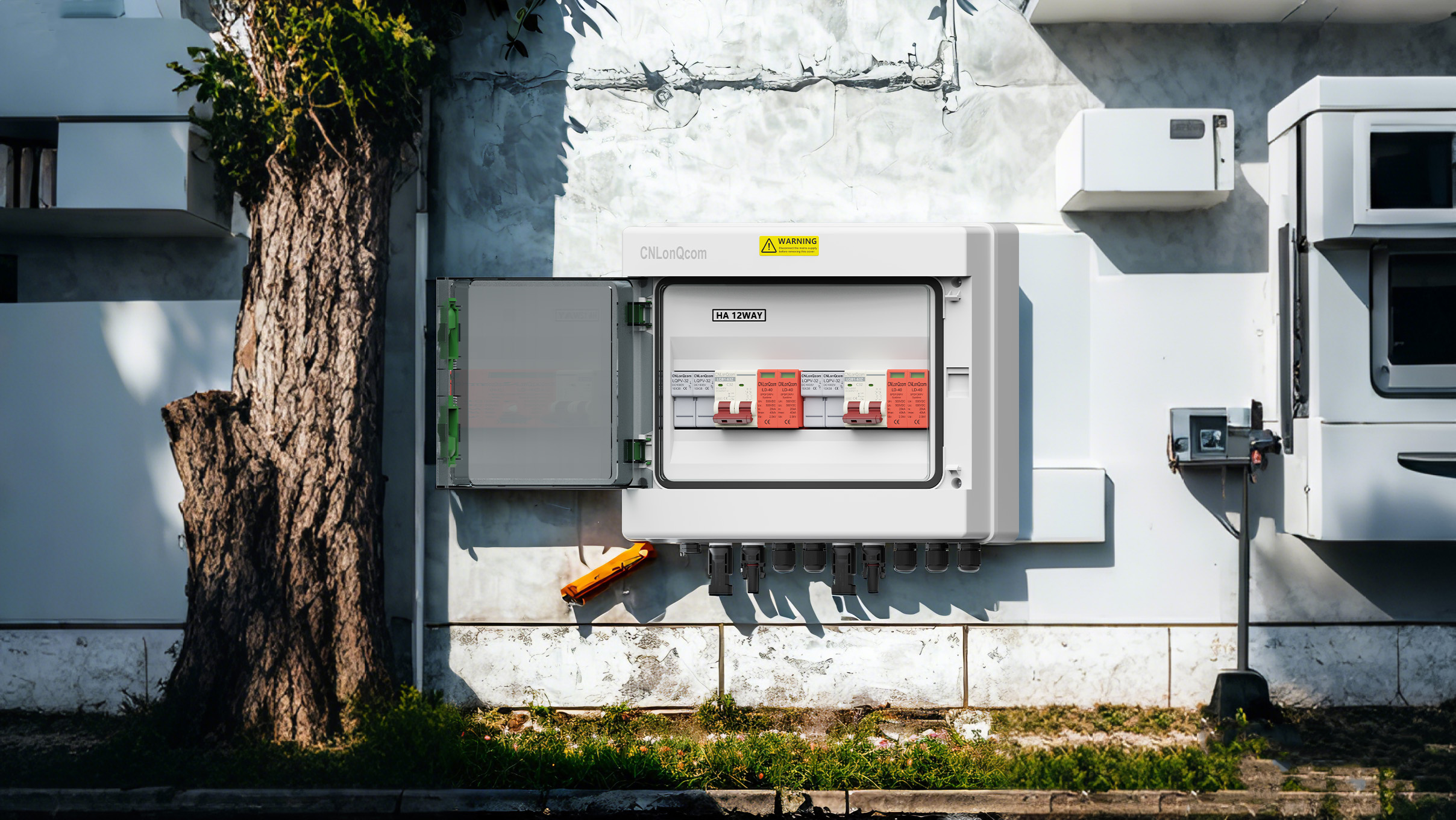

PV kombinációs doboz(PV kombináló doboz) a napenergia -termelő rendszer legfontosabb elektromos berendezése, amelyet elsősorban a fotovoltaikus sorozat központosított egyenáramához használnak, és túláram, villámvédelem és egyéb védelmi funkciókat biztosít az erőmű biztonságos és hatékony működésének biztosítása érdekében.

Másodszor, a fotovoltaikus csomópont összetétele

Alapvető összetevők:

Bemeneti terminál: Csatlakoztasson több PV modulot (például 6-16 PV modul, mindegyik támogatja a 10A-15A-t).

Biztosítékok/megszakítók: Védje meg az egyes húrokat a túláramlásoktól (általában DC1000V/20A specifikációk).

Villámvédelmi modul: SPD túlfeszültség -védő (40 ka kisülési kapacitás).

Kiegészítő alkatrészek:

DC izolációs kapcsoló: vészhelyzeti levágott áramkör.

Vízálló ház: IP65 védelmi minőségű, szabadtéri környezetre alkalmas.

Harmadszor, a telepítési és kábelezési lépések

1. előkészítés a telepítés előtt:

Erősítse meg a telepítési helyzetet (a fotovoltaikus tömb közelében és a közvetlen napfénytől távol).

Ellenőrizze a tartály földkapcsolóját (földi ellenállás ≤4Ω).

2. Kábelezési folyamat:

Csoportos karakterlánc bemenet:

Csatlakoztassa a megfelelő terminált polaritással (+/-), hogy megbizonyosodjon arról, hogy az egyes terminálok feszültsége konzisztens-e.

Rögzítse az MC4 csatlakozót a virtuális fűtés megakadályozása érdekében.

Kimeneti vég:

Csatlakozzon az inverter DC bemeneti csatlakozójához (kábel-keresztmetszeti terület ≥4 mm²).

Villámvédelem földelése:

SPD földi kábel (≥6mm²) csatlakozik a földrudakhoz.

3. Teljesítményteszt:

Mérje meg a nyitott áramkör feszültségét (illeszkedjen az inverter bemeneti tartományához).

Ellenőrizze, hogy az intelligens megfigyelési adatok megfelelően továbbítják -e.

4. Óvintézkedések

Biztonsági előírások:

Viseljen szigetelő kesztyűt működés közben. Ne dolgozzon élőben.

Ha a DC oldalán nagy feszültségű (600 V -tól 1500 V) van, akkor be kell állítania egy figyelmeztető címkét.

Karbantartási javaslatok:

Rendszeresen tisztítsa meg a dobozt, és ellenőrizze a biztosíték állapotát.

Tesztelje az SPD modul hatékonyságát a zivatar szezon előtt.

Öt, kiválasztási javaslatok

Az erőmű méretétől függően:

Kis háztartás: 6-8 bemenet, integrált alapvető védelmi funkció.

Ipari és kereskedelmi erőmű: 12-16, intelligens megfigyeléssel és távoli kommunikációval.

Válasszon TUV/IEC tanúsított buszdobozokat, például a CNLonQCOM sorozat termékeit, hogy biztosítsa a 25 éves hosszú távú védelmet!

A fotovoltaikus csomópont doboz az erőmű "biztonsági központja", és a helyes telepítés és karbantartás jelentősen javíthatja az energiatermelés hatékonyságát. Ha speciális modelljavaslatokra vagy műszaki megoldásokra van szüksége, kérjük, bátran forduljon a CNLonQCOM -on!
