A napenergia -fotovoltaikus (PV) rendszerek világszerte gyorsan növekednek, mint kulcsfontosságú tiszta energia megoldás. Sok ember azonban nem ismeri a működését és kritikus alkotóelemeit. Ez a cikk mélyreható elemzést nyújt arról, hogy a napelemes PV rendszerek hogyan vannak felépítve és működnek, a kulcsfontosságú berendezések, például a kombinált dobozok, a túl/alsó feszültségvédők, az izolátor kapcsolók, a napelemes csatlakozók, a biztosítékok és az öntött tok-megszakítók (MCCB) részletes magyarázatával.
1. Hogyan strukturálják a napelemes PV rendszert?

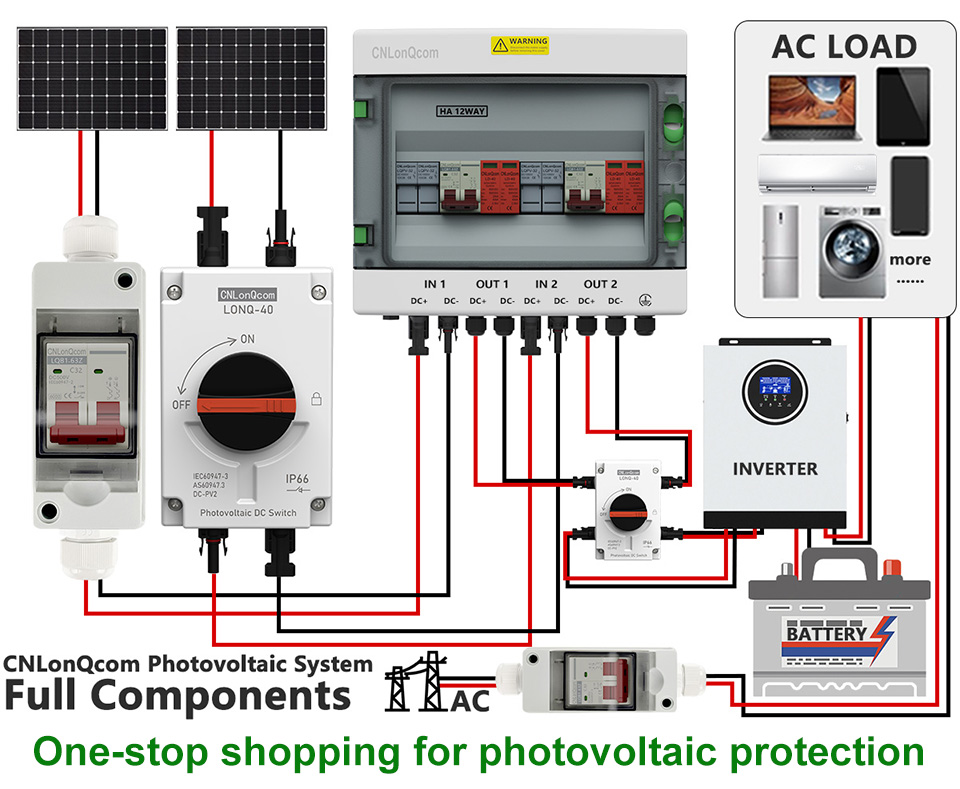

A napenergia -PV rendszer alapvető célja a napfény villamos energiává történő átalakítása, és biztonságosan átadni azt a hálózathoz vagy az energiatároláshoz. A teljes rendszer általában a következő összetevőket tartalmazza:
Napelemek (PV modulok) → A napfény felszívása és az egyenáram (DC) generálása
Kombinált doboz (LQX/LQTSorozat) → Több napelemből származó áramok egyesítése
Inverter → A DC -t váltakozó áramra (AC) konvertálja
Teljesítmény -terjesztési és védelmi eszközök (biztosítékok, megszakítók,izolátor kapcsolókstb.) → Biztosítja a rendszer biztonságát
Energiatároló rendszer (opcionális) → A felesleges villamos energiát tárolja (például lítium akkumulátorok)
Rács vagy betöltés → energiát biztosít otthonokhoz, vállalkozásokhoz vagy rácshoz
2. Hogyan működik a napelemes PV rendszer?
(1) Fotovoltaikus hatás és energiatermelés
A napfény -sztrájk napelemeket (PV modulokat) és a szilícium félvezető anyagát elnyeli a fotonok, amelyek egyenáramot (DC) generálnak.
Az egyetlen panel általában 30 V-50 V-t (DC) termel, a napfény intenzitásától és a panel hatékonyságától függően.
(2) Az aktuális kombináció (kombináló mező)
Több panelt sor soros vagy párhuzamosan csatlakoztatva, és a kombinált áram egy PV kombináló dobozba áramlik a központosított kezeléshez.
A kombináló doboz biztosítékokat, túlfeszültség -védelmet (SPD) és az aktuális megfigyelést tartalmazza a túlterhelések vagy a rövid áramkörök megelőzése érdekében.
(3) DC energiaeloszlás és védelem (biztosítékok, izolátor kapcsolók, MCCBS)
Biztosíték (LQPV-32 sorozat): megakadályozza a káros berendezések túlzott áramát.
Izolátor kapcsoló (LONQ-40 sorozat): A karbantartáshoz manuálisan leválasztja az áramköröket.
Az öntött tok-megszakító (LQM1/M3 sorozat): Túlterhelés és rövidzárlat védelme biztosítja (például 1000 V DC-besorolású MCCBS).
(4) Inverter átalakítása (DC → AC)
A DC Power belép a frekvenciaváltóba, átalakítva azt 220 V/380 V AC -ként háztartási vagy ipari felhasználás céljából.
A rácskötéses rendszerek táplálják a felesleges energiát a rácshoz, míg a hálózaton kívüli rendszerek az akkumulátorokban tárolják.
(5) Túl/alulfeszültség védelme (AVP 2P/4P sorozat)
Amikor a rácsfeszültség ingadozik, a túl/alulfeszültségvédő automatikusan levágja az energiát a berendezések károsodásának megakadályozása érdekében.
(6) Huzalozás és csatlakozók (napelemek)
Az MC4 napenergia-csatlakozók az ipari szabvány, amely biztosítja a vízálló, korrózióálló és nagyáramú sebességváltót (például 30A/1000V).
3. A napelemes PV rendszer kulcsfontosságú elemei
(1) PV kombináló doboz
FUNKCIÓ: Több napelemes húrot kombinál és védelmet nyújt.
Kulcskomponensek:
Biztosítékok (túláram védelem)
Túlfeszültség -védelmi eszköz(SPD) (villámvédelem)
Áram/feszültségfigyelés (opcionális intelligens szolgáltatások)
(2) Túl/alulfeszültségvédő (OVP/UVP)
Funkció: Figyelemmel kíséri a rács feszültségét és leválasztja az energiát, ha a feszültség túl magas (> 270 V AC) vagy túl alacsony (<170 V AC).
(3) DC izolátor kapcsoló
Funkció: A biztonságos karbantartáshoz manuálisan leválasztja a DC áramköröket.
Általános típusok:
Rotary izolátor kapcsolók (szabadtéri használatra alkalmas)
Megszakító típusú izolátorok (integrált védelemmel)
(4) napenergia -csatlakozók (MC4 szabvány)
Főbb jellemzők:
Vízálló, UV-rezisztens, magas hőmérsékleti tolerancia
Minősített áram: 30a
Névleges feszültség: 1000 V DC
(5) PV biztosítékok (GPV/GR sorozat)
FUNKCIÓ: Védi a PV tömböket a rövidzárlatoktól és a túlterhelésektől.
Különbségek a standard biztosítékoktól:
Nagyfeszültségű besorolás (DC 1000V+)
Magas törési kapacitás (megszakíthatja a nagy hibás áramokat)
(6) öntött tok -megszakító (MCCB a napsütéshez)
Funkció: Túlterhelés és rövidzárlat védelme biztosítja a DC rendszerek számára.
Jellemző specifikációk:
Névleges feszültség: DC 1000V
Minősített áram: 32A-250A
4. A napelemes PV rendszerek alkalmazása
Lakossági tetőtéri napenergia (5KW-10KW, tárolással)
Kereskedelmi és ipari PV-növények (50 kW-1MW, rácskötésű)
Grid napenergia-rendszerek (távoli területek, akkumulátor alapú)
Agrivoltaika (Solar + Mezőgazdasági Integráció)
5. A jövőbeli trendek: okosabb és hatékonyabb napenergia -rendszerek
Intelligens megfigyelés: valós idejű nyomon követés mobilalkalmazásokon keresztül (például energiatermelés, hiba figyelmeztetések).
Solar + tárolási integráció: hibrid rendszerek, mint például a Tesla Powerwall.
Mikroinverterek: Az egyes paneleket külön -külön optimalizálja a nagyobb hatékonyság érdekében.
Következtetés
A napelemes PV rendszerek a PV modulok folyamatán keresztül működnek → Kombináló doboz → Inverter → Teljesítmény -eloszlás → Rács/tárolás, olyan kritikus összetevőkkel, mint a kombináló dobozok, biztosítékok, izolátor kapcsolók, csatlakozók és MCCB -k, biztosítva a hatékony, biztonságos és stabil teljesítményt.
Ha napenergia-telepítést fontolgat, válassza a CNLonQCOM kiváló minőségű PV-összetevők + professzionális védelmi eszközöket a rendszer élettartamának és az energiatermelés hatékonyságának maximalizálása érdekében!
🔋 Beszéljük meg: Beszéljünk: A napenergia -PV rendszerek mely aspektusa érdekli a legjobban?
