Megszakítók és túlfeszültségvédők: A fotovoltaikus rendszerek biztonsági őrei

Bevezetés

A fotovoltaikus energiatermelő rendszerekben, a "csillagberendezések" kivételével, például napelemek és inverterek mellett, két "nem énekelt hős" van, amely csendesen védi a rendszer biztonságát - a megszakítókat és a túlfeszültség -védelmet (SPD). Olyanok, mint az energiarendszer "biztosítékai" és "villámrudak", folyamatosan megvédve a teljes fotovoltaikus rendszert az elektromos hibáktól és a villámcsapásoktól. Ez a cikk átvezeti e két kulcsfontosságú védőeszköz jelentős szerepét a fotovoltaikus rendszerekben.

I. CIRVICTER: A fotovoltaikus rendszerek "biztonsági kapcsolója"

Egy megszakító funkciója

A megszakítók a fotovoltaikus rendszerekben a legfontosabb túláram -védelmi eszközök, és elsősorban három kulcsfontosságú feladatot vállalnak:

Túlterhelésvédelem: automatikusan levágja az áramkört, ha az áram meghaladja a tervezési értéket

Rövidzárlat védelme: Gyorsan húzza ki rövidzárlati hiba esetén

Kézi leválasztás: Biztonságos leválasztási pontot biztosít a rendszer karbantartásához

2. Különleges követelmények a fotovoltaikus dedikált megszakítókra

A szokásos AC megszakítókkal ellentétben a fotovoltaikus DC -megszakítók speciális kialakítást igényelnek:

DC ív oltási képesség: A DC ívek nehezebben olthatók, és erősebb ív -oltó kamrát igényelnek

Nagyfeszültségű szint: A fotovoltaikus rendszer működési feszültsége meghaladhatja az 1000 V -ot

Időjárás-ellenállás: Por- és vízálló (legalább IP65 fokozat) szükséges a kültéri telepítéshez

3. Tipikus alkalmazáshelyek

Akkumulátor panel sorozat kimeneti terminál

A frekvenciaváltó egyenáramú bemeneti terminálja

Kommunikáció és hálózat

Ii. Surge Protector: Az "elektromos túlfeszültségek" elleni védelmi vonal

A túlfeszültség -fenyegetés, amellyel a fotovoltaikus rendszerek szembesülnek

A fotovoltaikus rendszerek, nagy eloszlási területük és a kitett helyük miatt, különösen érzékenyek:

Közvetlen villámcsapás (alacsony valószínűség, de nagyon pusztító)

Indukált villám (a leggyakoribb fenyegetés)

Kapcsolja a működési túlfeszültséget (a rendszer belsőleg generálja)

2. A túlfeszültség -védők működési elve

Az SPD olyan, mint egy "elektromos kifolyó", nanosekundum időn belül:

Rendellenes feszültséget észlel

Hozzon létre egy alacsony impedancia utat

Csatornázza a veszélyes energiát a földre

3. Az SPD sajátossága a fotovoltaikus rendszerekben

DC SPD: Kifejezetten DC rendszerekhez kell tervezni

Bipoláris védelem: mind a pozitív, mind a negatív áramköröket egyidejűleg védi

Folyamatos üzemi feszültség: A fotovoltaikus rendszer nagyfeszültségéhez igazítani kell

Iii. Szinergetikus védelem: 1+1> 2 biztonsági hatás

A tényleges rendszerekben a megszakítókat és az SPD -ket együtt kell használni:

Hierarchikus védelmi rendszer

Első szintű védelem (bejövő vonal vége): kisülési erősítési áram

Másodlagos védelem (eloszlás vége): További korlátozó nyomás

A megszakítókkal összehangolva: Biztosítson biztonsági mentést, ha az SPD sikertelen

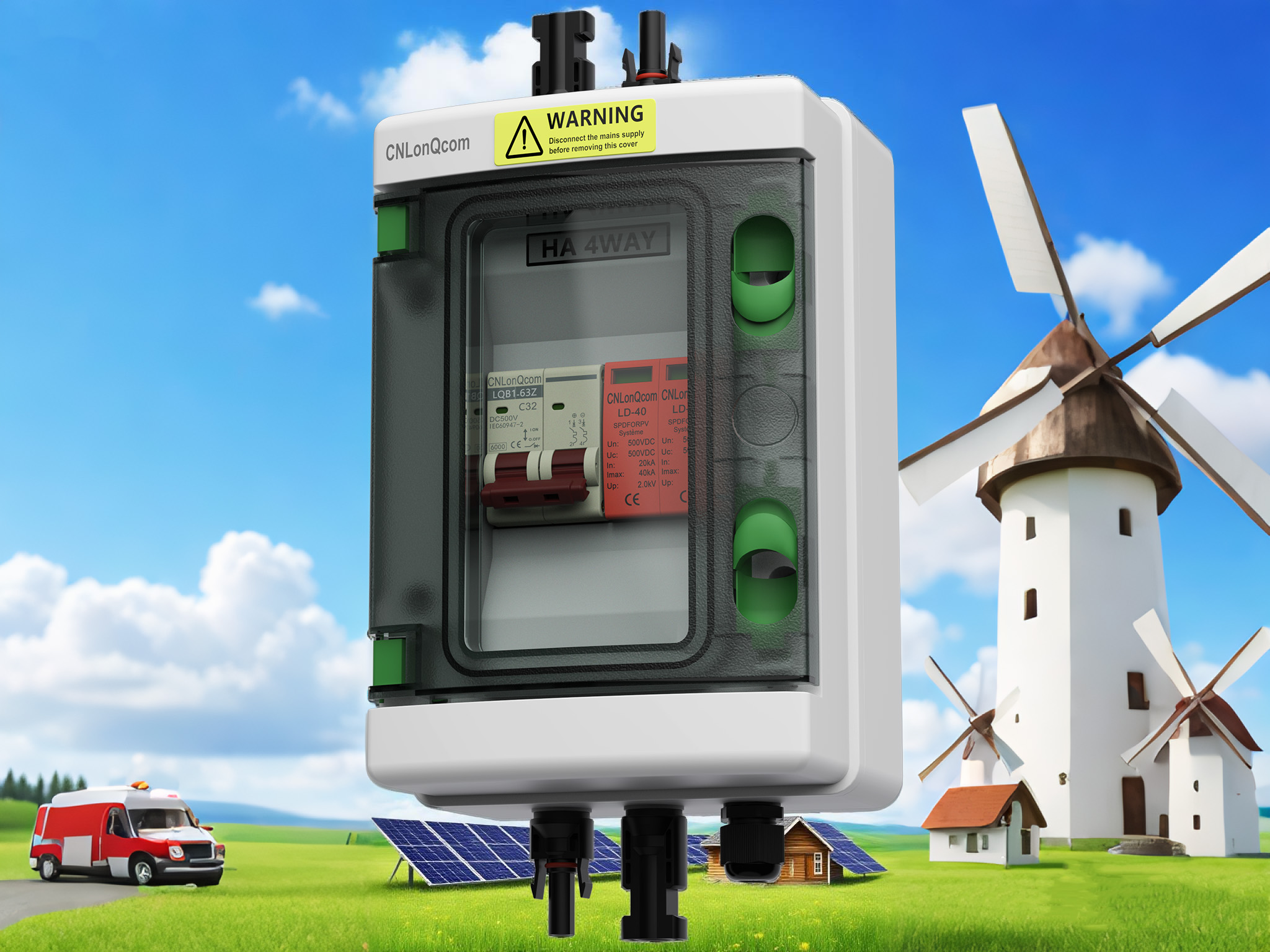

Tipikus kábelezési rendszer

Az SPD a vonallal párhuzamosan van csatlakoztatva, és egy soros megszakító védi

Iv. A kiválasztás és a karbantartás kulcsfontosságú pontjai

Megszakító kiválasztás

A névleges feszültség nagyobb vagy egyenlő a rendszer maximális feszültségével

A törési kapacitás nagyobb vagy egyenlő a várt rövidzárlat-árammal

SPD kiválasztás

A maximális folyamatos működési feszültség UC ≥1,2 -szerese a rendszer feszültségének

Inrush áram IIMP ≥12.5KA (első osztályú védelem)

Karbantartási javaslatok

Ellenőrizze a zivatar szezon előtt minden évben

Vigyázzon az SPD állapotjelző ablakra

Rögzítse meg a megszakító működésének hányszor

Következtetés

A fotovoltaikus rendszerekben a megszakítók és a túlfeszültség-védők olyanok, mint két jól koordinált "biztonsági partner": a megszakítók felelősek a rendszeren belüli túláramlások kezeléséért, míg az SPD-k védik a külső túlfeszültség-támadások ellen. Együttműködési munkájuk biztosítja a fotovoltaikus erőmű biztonságos működését több mint 25 éve. Az erőműtulajdonosok számára a kiváló minőségű védőeszközök kiválasztása és rendszeres karbantartása fontos része a befektetés megtérülésének biztosításában.
