Az öntött tokos megszakítók (MCCB-k): az elektromos áramkörök biztonságának „őrei”

Az alacsony feszültségű áramelosztó rendszerekben van egy kulcsfontosságú eszköz, amely csendesen védi az áramkör biztonságát – aÖntött tokos áramköri megszakító(MCCB). Ellentétben a nagy motorokkal, amelyek zúgással vagy precíziós műszerekkel működnek, amelyek felkeltik a figyelmet, az MCCB elengedhetetlen "biztonsági őrré" vált olyan forgatókönyvekben, mint az ipari termelés, az épületek elektromos rendszerei és az új energetikai alkalmazások, köszönhetően erős védelmi képességeinek és széleskörű alkalmazkodóképességének. Ma több dimenzióból is megvizsgáljuk ezt az eszközt, hogy feltárjuk az áramkör biztonságának titkait.

I. Ismerkedés az MCCB-kkel: mik ezek, és mitől különböznek?

Lényegében az MCCB egy elektromos védőeszköz, amelyet alacsony feszültségű áramelosztó rendszerekben használnak, és alapvető szerepe az áramkör biztonságának "őrzője". Szerkezetileg főként nagy szilárdságú szigetelt műanyag burkolatokból, vezető érintkezőkből és kioldóegységekből áll. A szigetelt ház nemcsak a belső alkatrészeket védi a külső zavaroktól, hanem hatékonyan megelőzi az áramütés veszélyét is.

Sokan összetévesztik az MCCB-ket a gyakoribb miniatűr áramkör-megszakítókkal (MCB), de jelentős különbségek vannak a kettő között. Az MCB-kkel összehasonlítva az MCCB-k nagyobb névleges árammal (általában 63A és 1600A között) és nagyobb megszakítóképességgel rendelkeznek, lehetővé téve számukra a nagy teljesítményű elektromos forgatókönyvek kezelését. Például az MCB-ket általában háztartási aljzatokban és világítási áramkörökben használják, míg az MCCB-ket inkább a gyári műhelyek motorjainak és a nagy épületek fő áramelosztó áramköreinek védelmében használják.

II. Az alapvető funkciók bemutatása: Hogyan védik az MCCB-k az áramkör biztonságát?

Az MCCB-k alapvető értéke a „védelemben” rejlik, amely három kulcsfontosságú funkcióra bontható a különböző dimenziókból származó áramköri hibakockázatok ellen.

Az első a túlterhelés elleni védelem. Ha az áramkörben az áram folyamatosan meghaladja a megszakító névleges áramát – például ha egy gyárban több eszköz egyszerre indul, túlzott terhelést okozva – a megszakító belsejében lévő bimetál szalag felmelegszik és deformálódik az áram hőhatása miatt. Ez azután elindítja a kioldó mechanizmust, hogy gyorsan lekapcsolja az áramkört. Ez az eljárás hatékonyan megakadályozza, hogy a huzalok szigetelő rétege a hosszan tartó túlmelegedés miatt leégjen, és megállítja a tüzet a forrásnál.

A második a rövidzárlat elleni védelem. A rövidzárlat az egyik legveszélyesebb hiba az áramkörben. Amikor ez megtörténik, a hatalmas áram hirtelen megugrása kiégetheti a berendezést, és akár robbanást is okozhat. Ezen a ponton lép működésbe az MCCB elektromágneses kioldó egysége: a nagy áram által generált erős elektromágneses erő gyorsan magához vonzza a vasmagot, és a kioldómechanizmust ezredmásodpercek alatt lekapcsolja az áramkörről – mint az áramkör „vészfékje” –, ami a lehető legnagyobb mértékben minimalizálja a hibaveszteséget.

Ezenkívül a különböző alkalmazási forgatókönyvek igényeitől függően az MCCB-k további védelmi funkciókkal is felszerelhetők. Például egy maradékáram-modul hozzáadása lehetővé teszi a szivárgás elleni védelmet az áramütések elkerülése érdekében; A túlfeszültség/alsófeszültség védelmi modul beépítése megvédi a precíziós berendezéseket a feszültségzavarok okozta károsodásoktól, teljes mértékben bizonyítva funkcióinak rugalmasságát.

III. Kulcsparaméterek: A megfelelő eszköz kiválasztásának „kemény indikátorai”.

Annak érdekében, hogy az MCCB-k optimális védelmet nyújtsanak, kulcsfontosságú a megfelelő paraméterek kiválasztása. A következő alapvető paraméterek közvetlenül meghatározzák, hogy egy megszakító illeszthető-e adott elektromos forgatókönyvhöz.

A névleges áram (In) egy alapvető paraméter, amely arra a maximális áramerősségre utal, amelyet a megszakító folyamatosan képes továbbítani. Pontosan illeszkednie kell a terhelési teljesítményhez. Például egy fotovoltaikus (PV) rendszerben az MCCB névleges áramát a PV tömb kimeneti árama alapján kell kiválasztani – nem lehet túl kicsi (a gyakori kioldás elkerülése érdekében), sem túl nagy (a védelmi funkció elvesztésének elkerülése érdekében).

A megszakítóképesség (Icu/Ics) a hibakezelési képességgel kapcsolatos, arra a maximális hibaáramra vonatkozik, amelyet a megszakító biztonságosan meg tud szakítani. Az MCCB kiválasztásakor figyelembe kell venni az áramelosztó rendszer számított zárlati áramértékét. Ha a megszakítóképesség nem elegendő, előfordulhat, hogy a megszakító nem tudja hatékonyan megszakítani az áramkört rövidzárlati hiba esetén, ami súlyosabb biztonsági balesetekhez vezethet.

A névleges feszültségnek (Ue) meg kell egyeznie az áramkör feszültségszintjével. Az általános besorolások közé tartozik a 220 V egyfázisú és 380 V háromfázisú. A feszültség eltérése nemcsak a megszakító normál működését befolyásolja, hanem a belső alkatrészeket is károsíthatja.

A kioldási görbe határozza meg a védelem érzékenységét. A gyakori görbetípusok (B, C, D) különböző terhelésekhez alkalmasak. Például a C görbe világításra és általános teljesítményterhelésre alkalmazható, míg a D görbe – nagyobb toleranciával a bekapcsolási áramokkal szemben – inkább nagy indítási árammal rendelkező berendezésekhez, például motorokhoz és kompresszorokhoz alkalmas.

IV. Széles körű alkalmazások: „Biztonsági akadály” az ipartól a mindennapi életig

Kiváló teljesítményének köszönhetően az MCCB-ket az alacsony feszültségű áramelosztás szinte minden területén alkalmazzák.

Az ipari áramelosztás területén az MCCB-k "biztonsági menedzserként" működnek a gyári műhelyekben, túlterhelés- és rövidzárlatvédelmet biztosítva a nagy teljesítményű berendezéseknek, például motoroknak, gyártósoroknak és nagy szerszámgépeknek, biztosítva, hogy a gyártási folyamatokat áramköri hibák ne szakítsák meg.

Épületek elektromos rendszereiben – legyen szó bevásárlóközpontokról, irodaházakról vagy sokemeletes lakóépületekről – az MCCB-ket gyakran használják főkapcsolóként az elosztódobozokban vagy védőkapcsolóként az emeleti áramelosztáshoz. Megőrzik az egész épület elektromos biztonságát, és megakadályozzák a helyi áramköri hibák okozta nagymértékű áramkimaradásokat vagy tüzeket.

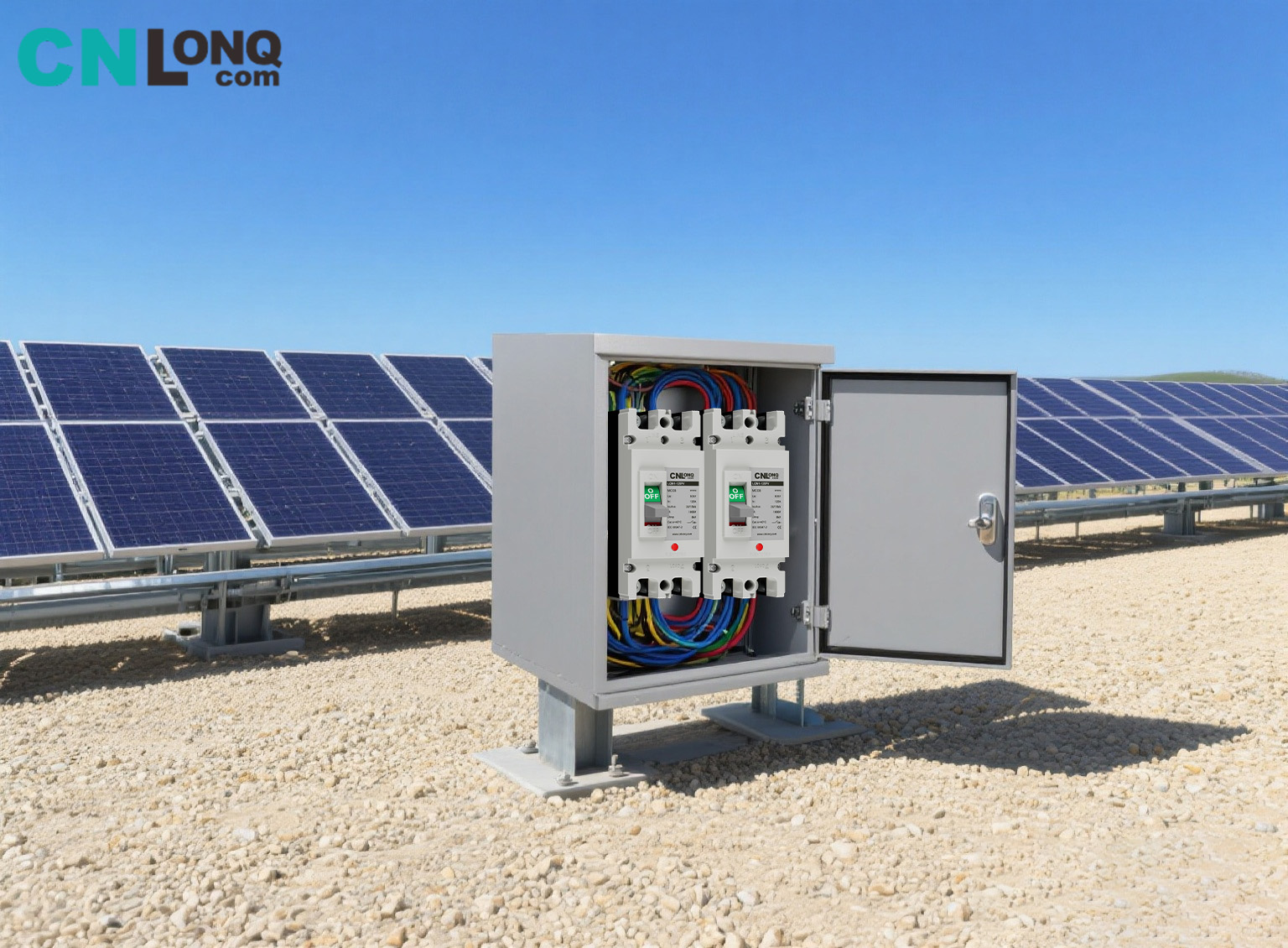

Az új energiaszektorban szerepük ugyanolyan kritikus. A napelemes rendszerekben az MCCB-ket kombinálódobozokba és az inverter oldalára szerelik a PV-tömbök kimeneti áramköreinek védelme érdekében; energiatároló rendszerekben óvják az akkumulátor áramköreit, megelőzve a biztonsági kockázatokat, például az akkumulátorok túltöltését és rövidzárlatát, valamint védelmet nyújtanak a tiszta energia alkalmazásához.

Még a nagy teljesítményű polgári forgatókönyvekben, például villákban és nagy lakóházakban is, az MCCB-k megbízható védelmet nyújthatnak a nagy teljesítményű háztartási készülékek számára, mint például a központi klímaberendezések, az elektromos vízmelegítők és a teljes ház víztisztító rendszerei, megoldva a hagyományos MCB-k elégtelen névleges áramának problémáját.

V. Alapvető előnyök: Miért az MCCB a "preferált választás"?

Más védőeszközökhöz képest az MCCB-k határozott előnyökkel rendelkeznek – ez a fő oka széleskörű alkalmazásuknak.

Az erős környezeti alkalmazkodóképesség kiemelten fontos. A nagy szilárdságú szigetelt műanyag ház ellenáll a zord környezeteknek, például magas hőmérsékletnek, alacsony hőmérsékletnek, páratartalomnak és UV-sugárzásnak. Akár kültéri napelemes erőművekben, akár az alagsori elosztó helyiségekben, az MCCB-k stabilan működhetnek, és kevésbé valószínű, hogy elöregednek vagy meghibásodnak a környezeti tényezők miatt.

A nagy megbízhatóság az alapelemek pontosságában tükröződik. A kulcsfontosságú alkatrészek, például a kioldó egységek stabil pontosságot tartanak fenn, és hosszú távú használat során kicsi a hibás működés vagy a védelem meghibásodásának kockázata, folyamatos védelmet biztosítva az áramkör biztonsága érdekében.

Az egyszerű kezelés és karbantartás csökkenti a használat küszöbét. A kompakt szerkezetnek és mérsékelt méretnek köszönhetően az MCCB-k közvetlenül integrálhatók különféle áramelosztó berendezésekbe, a telepítés során bonyolult szerszámok nélkül. A napi karbantartás csak rendszeres ellenőrzést tesz szükségessé a burkolat sérülése vagy a meglazult vezetékek szempontjából, valamint a "kioldógomb" éves manuális tesztelése – nincs szükség gyakori alkatrészek cseréjére, jelentősen csökkentve az üzemeltetési és karbantartási költségeket.

Ezenkívül a jó bővíthetőség lehetővé teszi az MCCB-k számára, hogy alkalmazkodjanak az intelligens igényekhez. A segédérintkezők és riasztómodulok hozzáadásával olyan funkciók valósíthatók meg, mint a távfelügyelet és a hibariasztás, amely megfelel a modern áramelosztó rendszerek intelligens menedzsmentjének követelményeinek.

VI. Használat és karbantartás: A "Guardian" hosszú távú működésének biztosítása

Ahhoz, hogy az MCCB-k hosszú távon stabil teljesítményt tartsanak fenn, elengedhetetlen a szabványos használat és a rendszeres karbantartás.

A telepítési szabványok szigorú betartása szükséges. A vezetékezésnél a kapcsokat meg kell húzni, hogy elkerüljük a rossz érintkezés okozta túlmelegedést; a feszültség alatt álló vezetékeket, a nulla vezetékeket és a földelő vezetékeket megfelelően kell csatlakoztatni. A polaritás felcserélése a védelmi funkciót hatástalanná teheti, ami potenciális biztonsági kockázatokat jelenthet.

A napi karbantartást nem szabad elhanyagolni. Javasoljuk, hogy negyedévente ellenőrizze a burkolat sérüléseit, repedéseit és meglazult kapcsait. Minden évben nyomja meg manuálisan a "kioldó gombot" annak teszteléséhez, hogy a védelmi funkció megfelelően működik-e – ha a gomb nem vált ki, akkor időben ellenőrizni vagy cserélni kell.

Ugyanakkor szem előtt kell tartani a csere tabukat: egy hiba okozta kioldás után ne állítsa vissza vakon a megszakítót. Először azonosítsa a hiba okát (pl. túlterhelt berendezés vagy rövidzárlati pontok a vezetékben), és csak a hiba elhárítása után állítsa vissza. Ha a megszakító többszörösen kiold, vagy a burkolat megsérül, azonnal ki kell cserélni, még akkor is, ha nincs nyilvánvaló külső sérülés – a "hibás működés" nem megengedett, mert az a berendezés elöregedése miatt biztonsági balesetekhez vezethet.

Az alapfelépítéstől az alapvető funkciókig, a paraméterek kiválasztásától a gyakorlati alkalmazásig az MCCB-k szilárd "biztonsági korlátot" építenek az alacsony feszültségű áramelosztó rendszerek számára. Megértésük és megfelelő használatuk jobban biztosítja az áramkör biztonságát, és erős támogatást nyújt a termelés és a mindennapi élet stabil működéséhez.
