Mik a DC kombináló dobozok használati forgatókönyvei?

A működési elve akombináló dobozelsősorban az áramkör csatlakoztatását és védelmét foglalja magában. Amikor a fotovoltaikus modulok egyenáramot állítanak elő, kábelekkel csatlakoznak a kombinálódoboz bemeneti portjához. A kombinálódobozban lévő áramkör egyesíti és elosztja ezt az egyenáramot, majd a kombinált egyenáramot egy inverterre vagy más berendezésre adja ki. A kombinálási folyamat során a kombinálódoboz felügyeli az egyes fotovoltaikus szálak paramétereit, például áramot, feszültséget és teljesítményt, és védelmi eszközöket alkalmaz a rövidzárlat, a fordított csatlakozás és a túláram ellen.

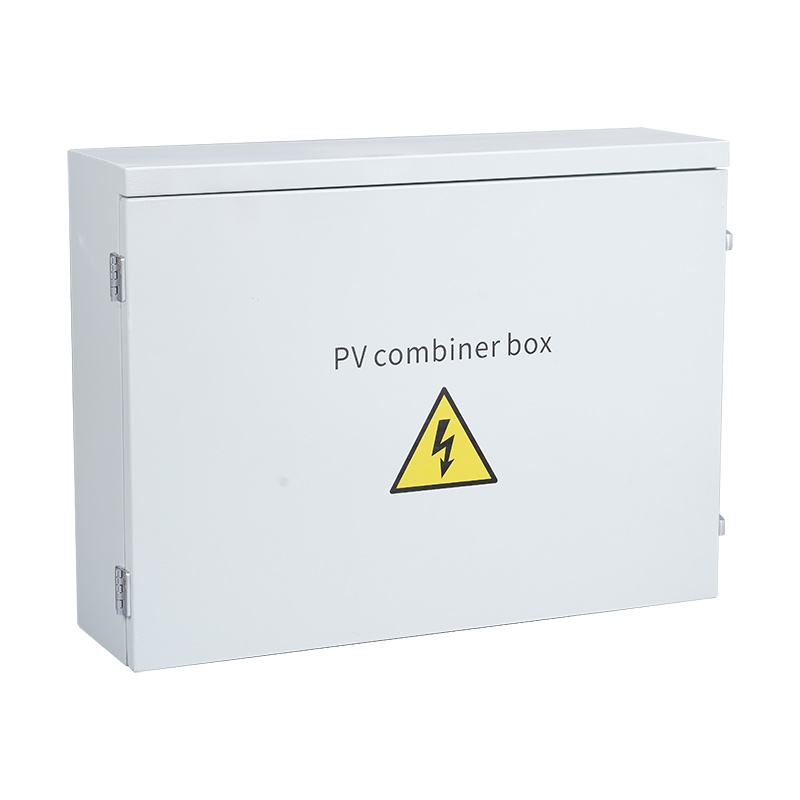

1. DC kombináló doboz

Ez többfélét egyesítDCszoláris tömb által generált áramok az inverter bemenetére. A hálózatra gyakorolt ​​hatások csökkentése és az inverter túlfeszültség miatti károsodásának elkerülése érdekében általában többcsatornás párhuzamos csatlakozást alkalmaznak. Az inverter bemeneti egyenfeszültség-tartománya alapján bizonyos számú, azonos specifikációjú PV-modul sorba van kötve, és így egy PV-modul-sorozatot alkot. Ezeket a húrokat ezután csatlakoztatják a PV-tömb villámvédelmi kombinálódobozához. A kimenetet ezután villámhárítón és megszakítón vezetik át, megkönnyítve a csatlakozást a következő inverterekhez.

2. AC kombináló doboz

Húros inverterekből álló fotovoltaikus energiatermelő rendszerekhez használják, és az inverter váltakozó áramú kimeneti oldala és a hálózat csatlakozási pontja/terhelése közé kell beszerelni. Fel van szerelve bemeneti megszakítókkal, kimeneti megszakítókkal, AC villámhárítókkal és opcionális intelligens felügyeleti eszközökkel (rendszer feszültség, áram, teljesítmény, elektromos energia és egyéb jelek felügyelete). Fő funkciója több inverter kimenő áramának egyesítése és az inverterek védelme a hálózati csatlakozási oldal/terhelés okozta károsodástól. Az inverter kimenetének leválasztási pontjaként szolgál, javítja a rendszer biztonságát, valamint védi a telepítő és karbantartó személyzet biztonságát.

Megjegyzések a kombinálódoboz elektromos beszereléséhez

(1) Csak hivatásos villamosmérnökök kezelhetik és csatlakoztathatják a vezetékeket; a működésnek és a vezetékezésnek meg kell felelnie az adott ország és a környék vonatkozó szabványainak;

(2) Telepítése előtt akombináló doboz, megaohmmérővel végezze el a belső alkatrészek szigetelésvizsgálatát.

(3) A dobozban lévő alkatrészek elrendezésének és távolságának meg kell felelnie a vonatkozó előírásoknak, és biztosítania kell az üzembe helyezés, az üzemeltetés, a karbantartás, az ellenőrzés és a biztonságos üzemeltetés követelményeit.

(4) A bemenet és a kimenet nem csatlakoztatható fordítva.

(5) Miután csatlakoztatta a PV villámvédelmi csatlakozódobozt a PV áramtermelő rendszerhez, a villámvédelmi doboz földelési kapcsait megbízhatóan kell csatlakoztatni a villámvédelmi földelővezetékhez vagy a gyűjtősínhez.

(6) A külső vezetékek csatlakoztatásakor ügyeljen arra, hogy a csavarok meg legyenek húzva, hogy megakadályozzák a vezetékek kilazulását.

(7) A nem fakuló rendszerrajzot és a szükséges másodlagos kapcsolási rajzokat szilárdan rögzíteni kell a doboz belsejében vagy a szekrény ajtaján.

(8) A huzalozáshoz lángálló kábeleket kell használni. A jó érintkezés érdekében azokat szépen, szépen és biztonságosan kell elhelyezni.
