DC áramkör megszakító

A CNLonQcom egy kínai gyár, amely egyenáramú megszakítók gyártására specializálódott. Ezeket a megszakítókat túláramvédelemre és -szabályozásra használják napelemes fotovoltaikus akkumulátortároló rendszerekben és egyenáramú áramkörökben. Különféle névleges áramerősséggel kaphatók, például 10A, 16A, 32A, 40A, 50A, 63A, 80A, 100A és 125A.

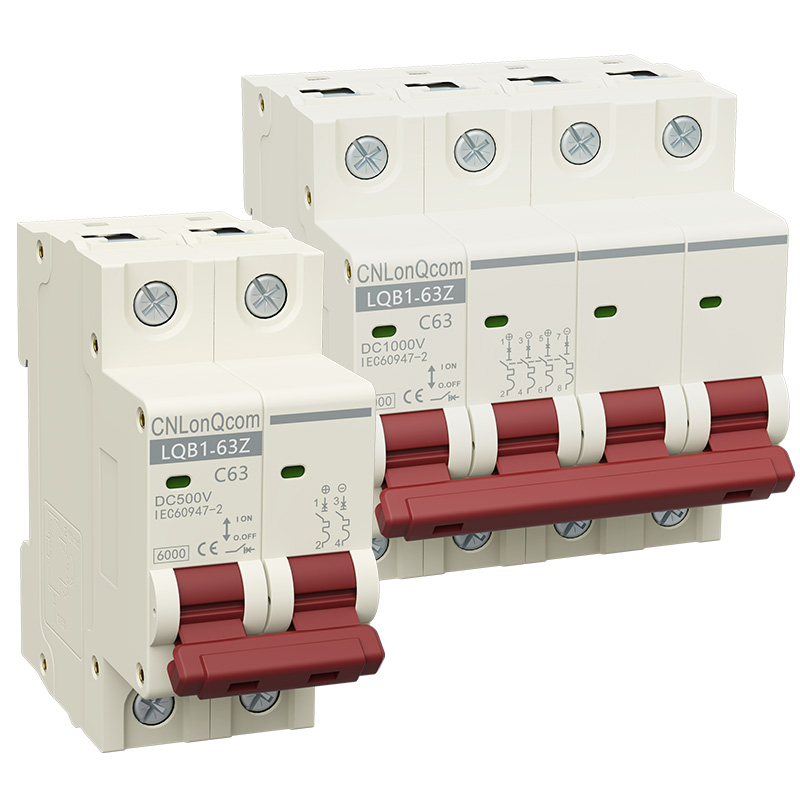

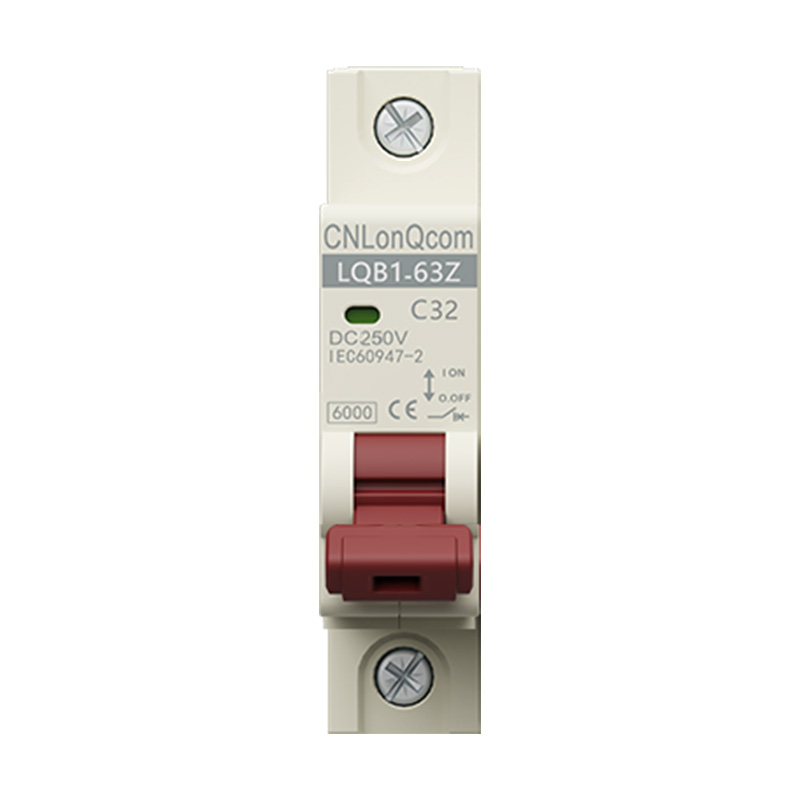

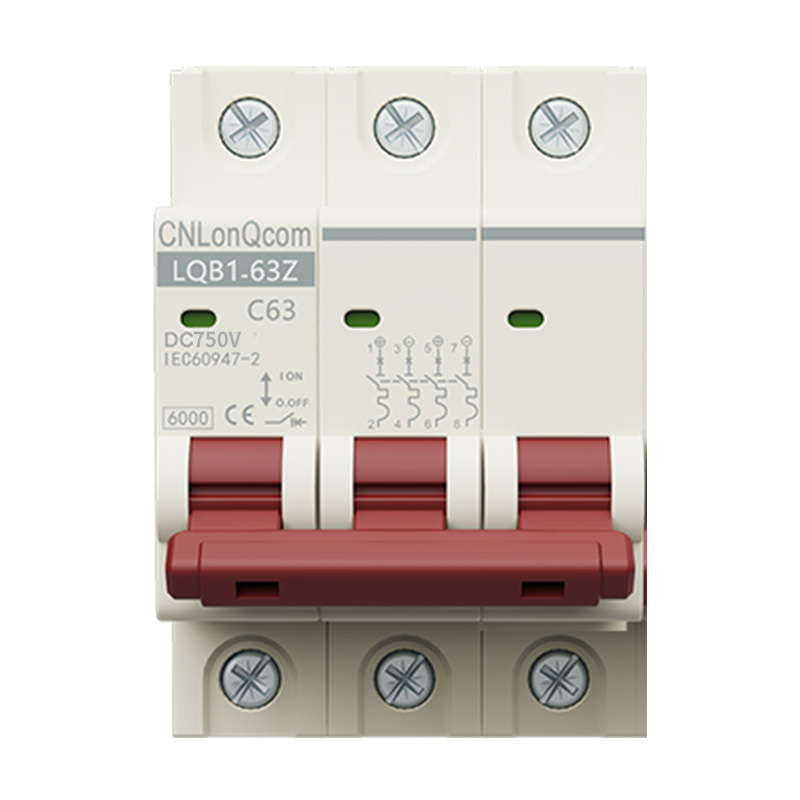

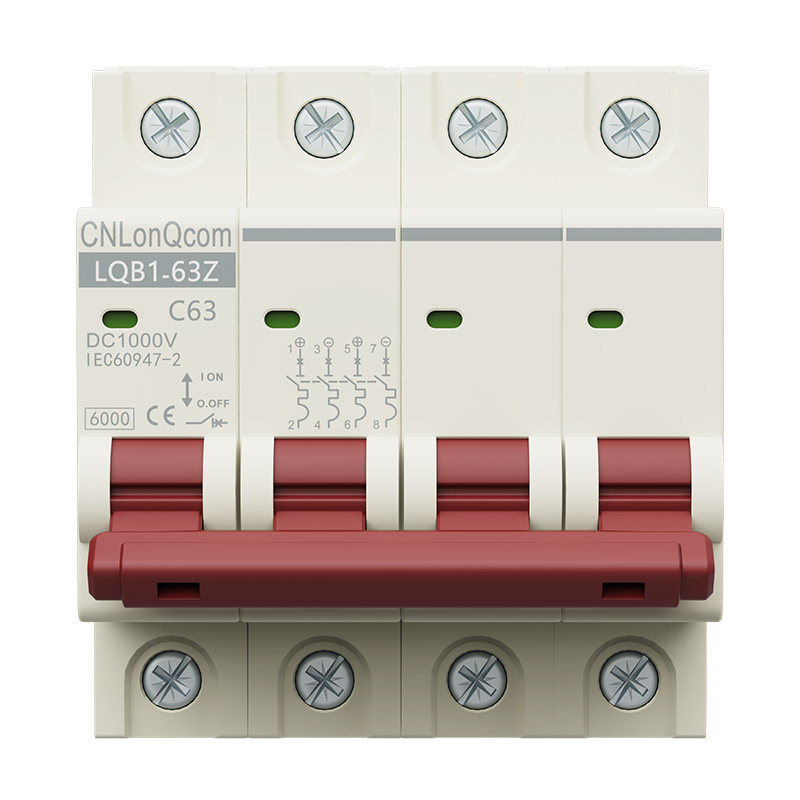

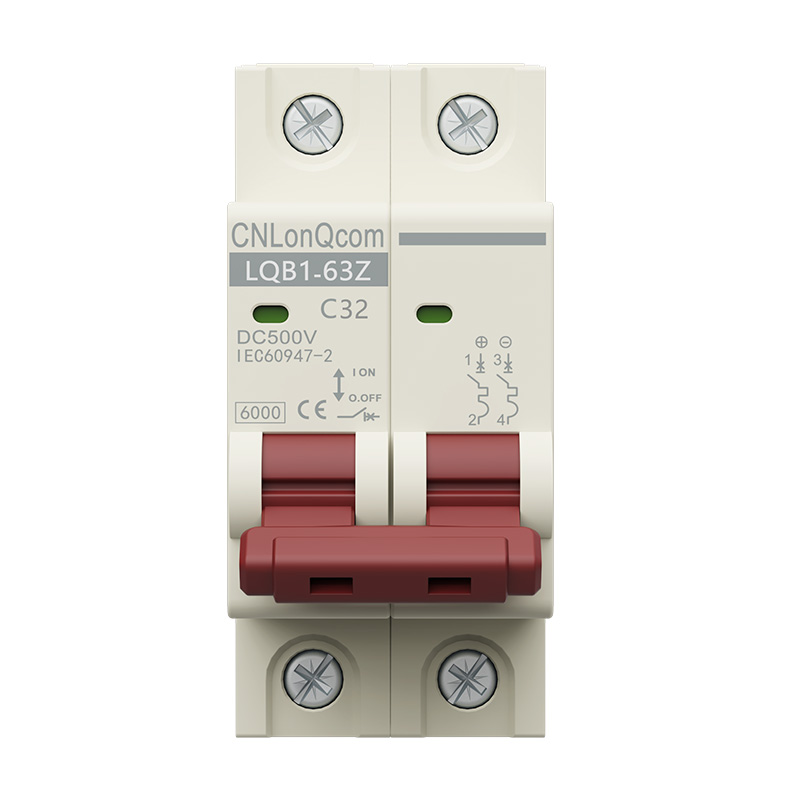

Modell:LQB1-63Z

Kérdés küldése

termékleírás

A testre szabott egyenáramú megszakítók áramkör-megszakítást, rövidzárlat elleni védelmet, beállítást és védelmet biztosítanak, hatékonyan meghosszabbítva az elektromos berendezések élettartamát.

Megvédik az elektromos berendezéseket a túlterhelés, rövidzárlat vagy egyéb elektromos hibák okozta károktól.
1.DC megszakítók hatékonyan megakadályozzák az ívhibák előfordulását és az olvadást.
2. Segítenek megelőzni az elektromos fűtési hibákat.
3. -40 Celsius foktól 80 Celsius fokig terjedő szélsőséges környezetekhez alkalmas.
4. IP65 UV-álló burkolattal van felszerelve kültéri telepítésekhez.

Termékleírások táblázata

LQB1-63Z sorozatú megszakító		LQB1-63Z
Keretfok névleges áram (A)		63
		Elektromos teljesítmény
Ue névleges üzemi feszültség (V DC)		1P：DC250V 2P：DC550V 3P：DC750V 4P：DC1000V
Névleges áram (A)		6-10-16-20-25-32-40-50-63
Névleges szigetelési feszültség Ui (V DC)		800V
ütési feszültség Uimp (kV)		4
Végső törési kapacitás lcu (kA)		6	6	6	6
Futtatási megszakítási kapacitás lcs (%lcu)		75%	75%	75%	75%
Görbe típusa		C
Utazás típusa		Hőmágneses
Mechanikai	Tényleges átlagérték	20000
	Szabványos érték	8500
Elektromos	Tényleges átlagérték	2500
	Szabványos érték	1500
		Vezérlés és jelzés
Shunt kioldó (SHT)		választási lehetőség
Feszültségcsökkenési kioldó (UNT)
Segédérintkező (AX)
Riasztó érintkező (AL)
		Csatlakoztatás és telepítés
Bekötési kapacitás (mm2)		In ≤ 32A,1~25mm2,1 ≥ 40A,10~35mm2
Környezeti hőmérséklet (℃)		-90
Magasság		≤ 2000
Relatív párásítás		≤ 95%
Szennyezettségi szint		3
Telepítési környezet		Nincs nyilvánvaló ütés és vibráció
Beépítési kategória		Ⅲ osztály
Telepítés		DIN szabványos sín
