Csatlakoztassa ki a kapcsoló áramellátási modulját 2P/4P

Műszaki adatok
Modell	Lonq-40.x lonq-40.i lonq-40.f
Beír	PV DC leválasztó izolátor kapcsoló
Húr	2 -ből 2 -ből 2 -ből vagy 2 -ba vagy 1 -ből 1 -ből vagy 1 -ből 2 -ből
Névleges áram az a) pontban	32	32	32	32	32	23
Névleges munkaműfeszültség UE (V)	300	600	800	1000	1200	1500
Névleges szigetelési feszültség UI (v)	1500 V -os
Pólus	4P
A névleges impulzus ellenáll az UIMP feszültségének (KV)	8
Rövid ideig tartó ellenállás a jelenlegi ICW (KA)	1
Kábelezési módszer	Nem polarizált
Standard	IEC/EN60947-3 GB/T 14048.3
Insolációs funkció	Igen
Égésgátló fokozat	UL94V-0
Háztartási anyag	PA
Karmester anyag	Ezüstözött réz
Minőségi igazolás	Tuv 、 ce 、 CB 、 UKCA 、 AZ 、 CCC 、 ISO9001 、 ROHS
Mechanikai élet (idők)	20000
Elektromos élet (idők)	6000
Gombhelyzet	9 órakor dike be a 12 órával
Üzemi hőmérséklet	-40 ℃ - +85 ℃
Nedvesség	≤95%
Magasság	2000 méter
Telepítés	35 mm -es DIN sín
Csomagolási részletek	1db belső dobozonként, 50db kartonként
Kapcsolattartó kapcsolási rajz
Csatlakoztassa a módszerkódot	Áramköri típus		Nyertes ábra		Rakomány diagarm
2P (A2)	2 oszlop sorozatban egy karakterlánc, 1 terhelés
2P (A4)	2 oszlop sorozatban egy húrra, összesen 2 terhelés
4P (4T)	4 oszlop sorozatban, egy karakterlánchoz
4p (4b)	4 oszlop sorozatban, egy karakterlánchoz
4p (4s)	4 oszlop sorozatban, egy karakterlánchoz

PV leválasztás
Beépített kapcsoló

DC1200V 32A 2in 2out

lsolációs áramkör

Túlfeszültség védelme

Rövidzárlati védelem

Anyag: PA

IP66Tartós

UV -ellenállás

Égésgátló

Nem polarizált

-40 ℃ ~ +85 ℃

MÉRET

L*W*H: 71,5*65,7*105 (mm)

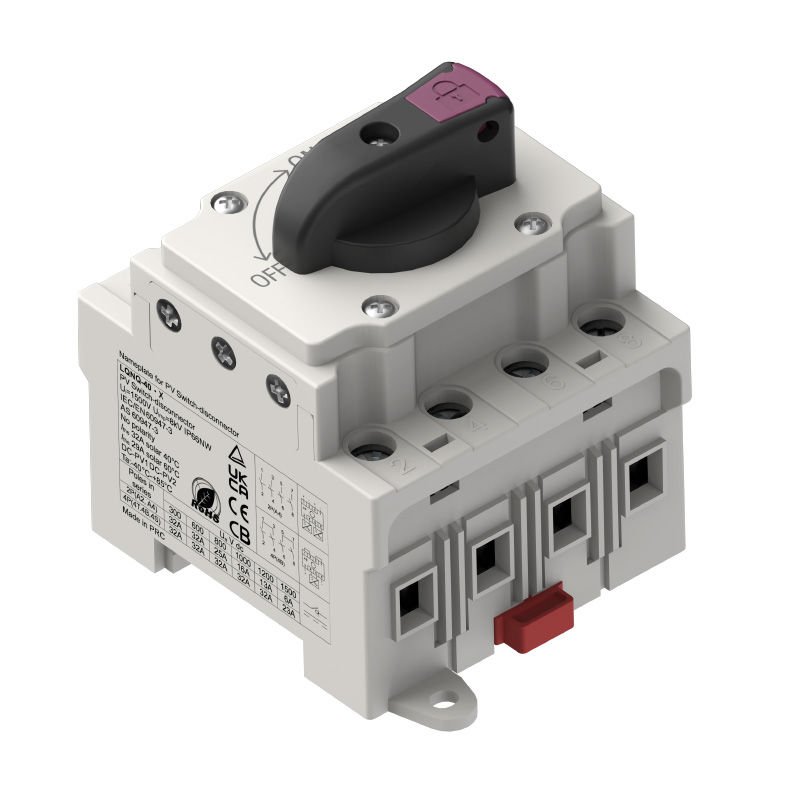

Lonq-40.x

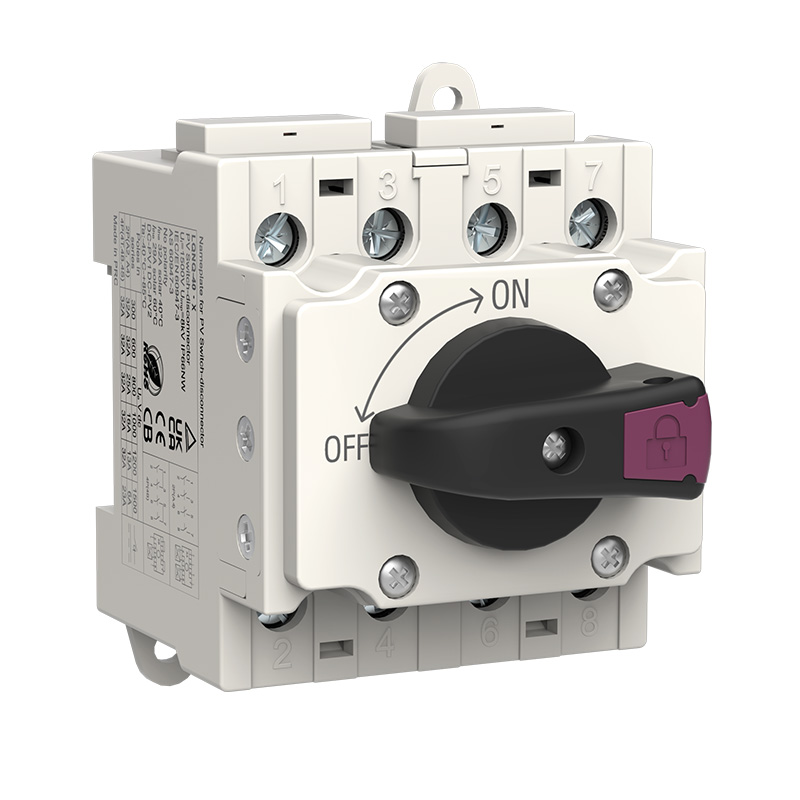

Lonq-40.i

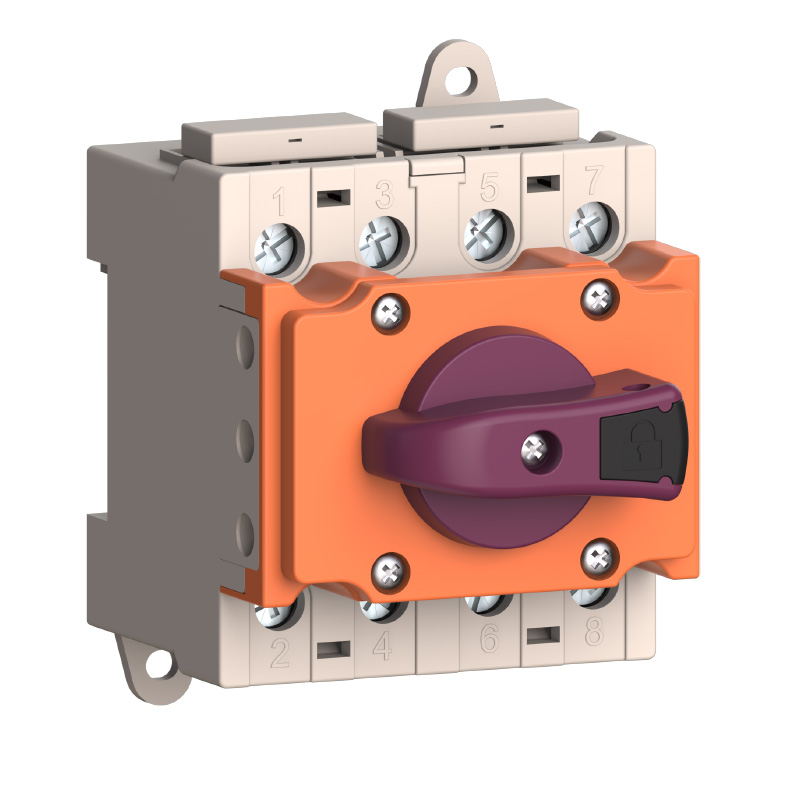

Lonq-40.f

Szilárd csomagolás

garantálja a sérült áruk cseréjét

1Termék a belső dobozban

3 réteg megvastagodott kraft papír

2Kimenő doboz

5-résű hullámosított extra kemény

3Kézbesítés

Gyors szállítás

Modell	Oszlopok	Belső doboz (PCS/CM)	Kimenő doboz (CM)	Qty (PC -k)	G.W. (KGS)
Lonq-40.2-2-	4P	1/26*10.8*12	57,5*27,5*49.5	20	21

Teljesen tanúsított

Kiváló minőségű és alacsony árú márkás forrásgyártók

Megjegyzés: Vegye fel velünk a kapcsolatot további tanúsítványokkal

Telepítés és vezetékek

Telepítés és szétszerelés

Vasúton

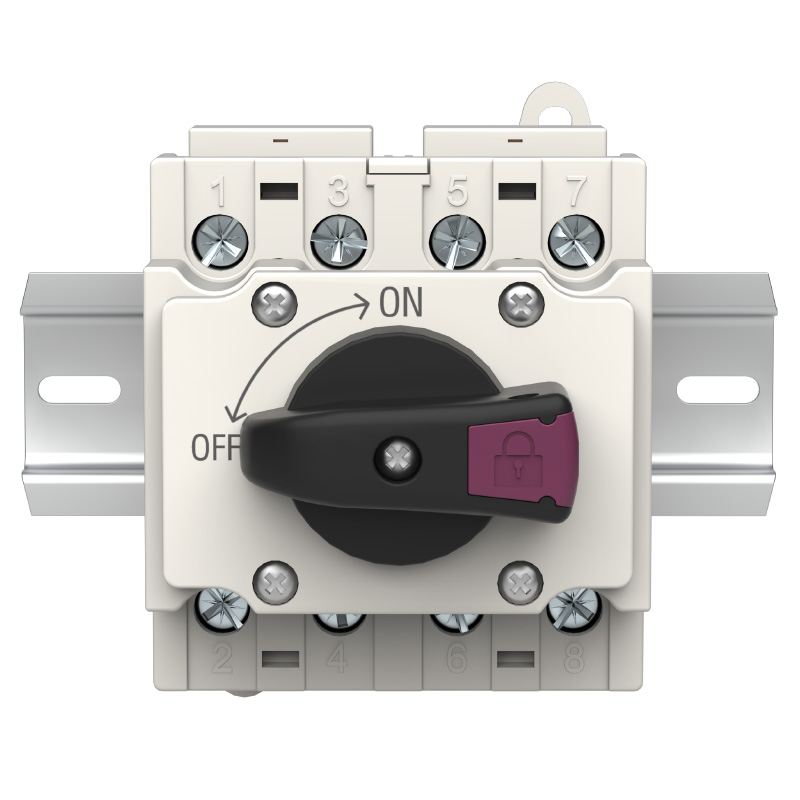

Szerelje be a 35 mm -es DIN sínt vízszintesen stabil környezetben.

Telepítés

①.
②.

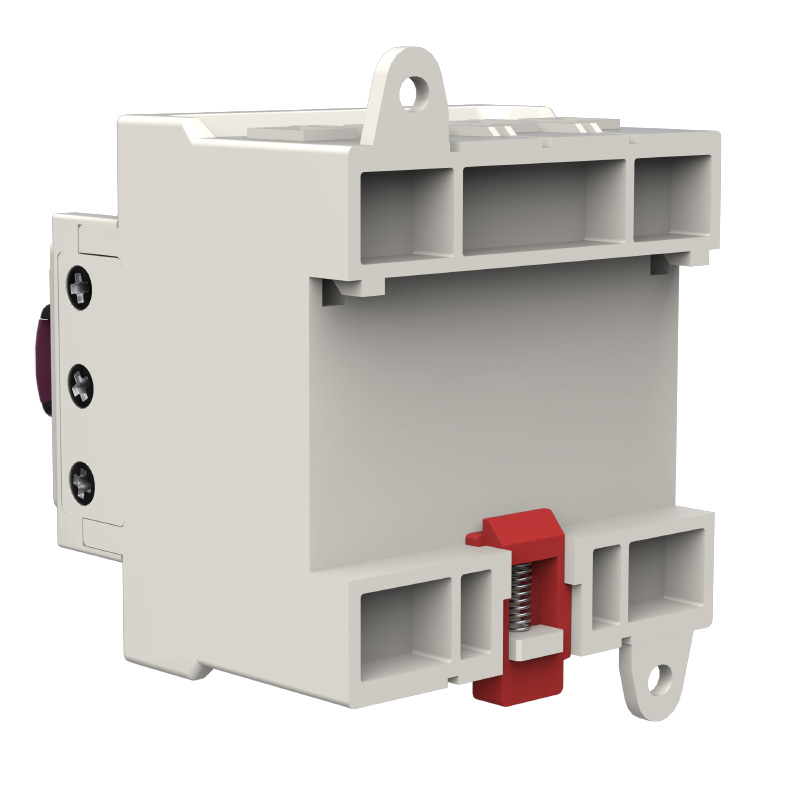

Szétszerelés

①.Push a kapcsolót felfelé
②. Vegye ki a boszorkány felső végét a DIN sínről

Összekötő huzal

1 -től 1 -ig

1 -től 1 -ig

1 -től 1 -ig

2 -ből 2 -ből

Tipp:
Nem polarizált huzalozási kialakítás, különféle vezetékek, További csatlakozási módszerek léphetnek kapcsolatba velünk!

Termék részletei

Égésgátló

Nagyon alkalmazkodó

Ütköző ellenállás

Gyors ív oltás,
Szigetelő feszültség legfeljebb 1500 V -ig

Korrózió-
ellenálló csavarok

Átadja a sós spray -t
Tesztelje 48 órán keresztül
korrózió nélkül

Vastag réz
Ezüstözött érintkezők

Jobb vezetőképesség
és a stabilitás

Mágnesek

Gyors ív
oltás

PA ház

Tartós,
UL 94V-0
égésgátló
