A "Biztonsági kapu" a fotovoltaikus rendszerekben: A leválasztási kapcsolók kritikus szerepe

A fotovoltaikus energiatermelő rendszerek "családjában" létezik egy csendes gyám - a leválasztó kapcsoló. Annak ellenére, hogy észrevétlenül, ez az összetevő elengedhetetlen a biztonságos rendszer működésének biztosításához. Vizsgáljuk meg ennek a létfontosságú "Biztonsági Gárda" fontosságát.

Válasszuk le a kapcsolót: Az energiarendszerek biztonsági kapuja

A leválasztó kapcsoló, amint a neve is sugallja, az áramkörök izolálására használt kapcsolóeszköz. Legfontosabb jellemzői a következők:

(1) látható töréspontok

(2) Nincs ív-kimutatási képesség (szigorúan tilos a terhelés működésére)

(3) Elsődleges funkció az elektromos elszigeteltség védelmének biztosítására

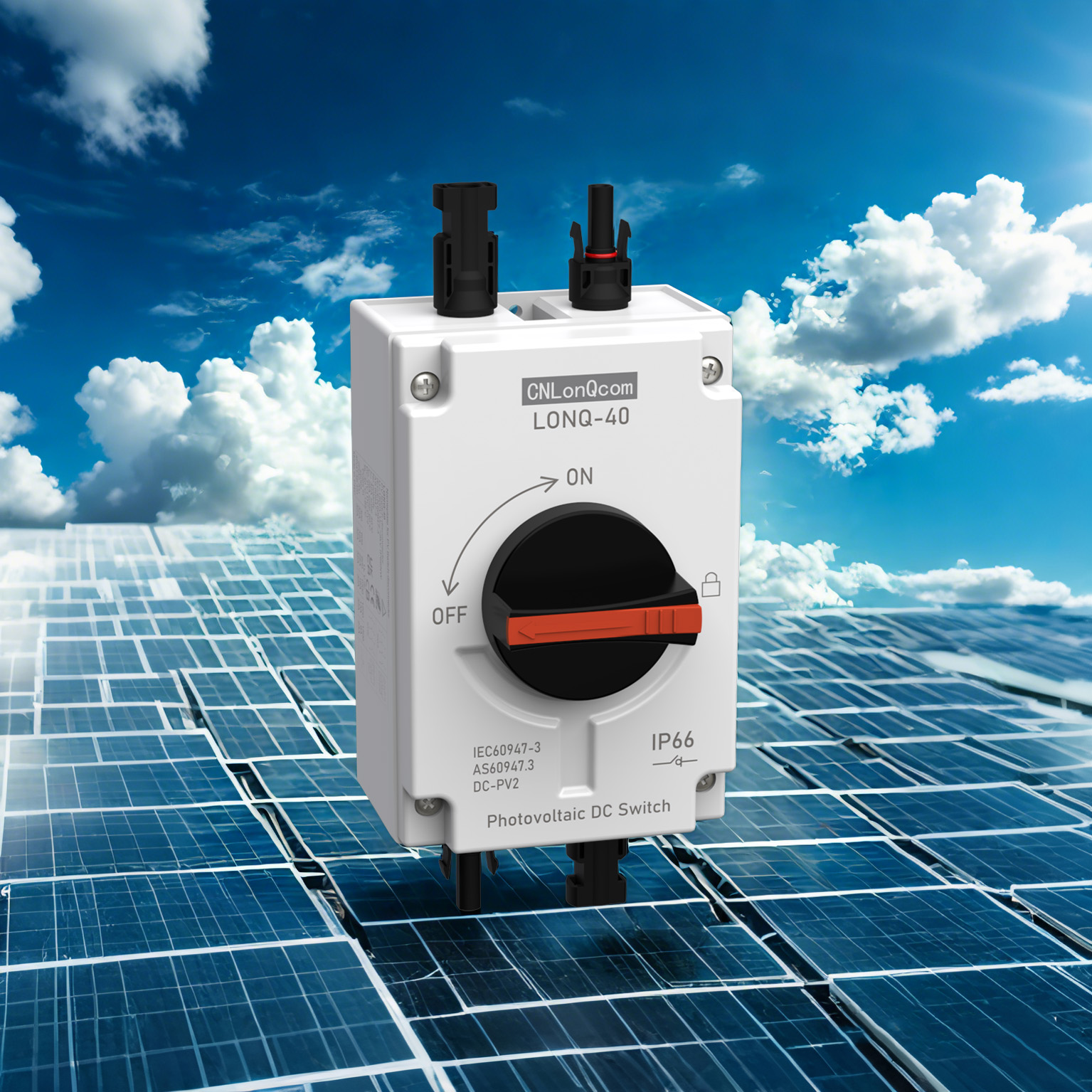

A PV leválasztó kapcsolók speciális tulajdonságai

A PV rendszerek speciális leválasztási kapcsolókat igényelnek, amelyek szignifikánsan különböznek a hagyományos kapcsolóktól:

DC-specifikus kialakítás:

A PV rendszerek egyenáramot generálnak, ahol a DC íveket nehezebb oltani, mint az AC ívek, és speciális tervezési szempontokat igényelnek.

Magasabb feszültség -besorolások:

Míg a háztartási AC rendszerek 220 V -os sebességgel működnek, a PV rendszerek elérhetik a 600 V -ot vagy akár az 1500 V -t.

Kettős védelem:

Általában a teljes elszigeteltség biztosítása érdekében mind a pozitív, mind a negatív pólusok egyidejű leválasztását igényli.

Időjárás -ellenállás:

Jellemzői az IP67 vízálló házak, amelyek ellenállnak a kemény kültéri környezetnek, olyan PA -anyagokkal, amelyek hatékonyan ellenállnak az UV sugárzásnak, a magas hőmérsékletnek és a páratartalomnak.

Négy alapvető ok a leválasztási kapcsolók telepítésének a PV rendszerekbe

(1) Biztonsági karbantartási követelmény:

A PV modulok folyamatosan generálnak energiát, ha fénynek vannak kitéve, így a leválasztó kapcsolók nélkülözhetetlenek a teljes teljesítmény elszigeteléséhez.

(2) DC ARC védelem:

A professzionális leválasztó kapcsolók 2ms -en belül vezérelhetik az ív időtartamát.

(3) A rendszer karbantartási igényei:

Az inverter karbantartási és rendszerbővítési műveletei garantált teljes energiaszigetelést igényelnek.

(4) Szabályozási mandátum:

Az olyan nemzetközi szabványok, mint az IEC 60947-3, kifejezetten telepítést igényelnek.

Szakmai telepítési szabványok

(1) Telepítési hely követelmények:

A frekvenciaváltók DC bemeneti terminálja (kötelező)

A kombináló dobozok kimeneti terminálja (ajánlott)

≤3 méteren belül az inverterek (standard követelmény)

(2) Szabványosított telepítési folyamat:

① Erősítse meg a teljes rendszer-kikapcsolást

② Válassza ki a jól szellőztetett telepítési helyeket

③ Végezze el a függőleges telepítést (dőlés ≤5 °)

④ Használjon PV-specifikus MC4 csatlakozókat

⑤ Húzza meg a terminálokat a megadott nyomatékra (általában 4-5N · m)

⑥ Szerelje be a por- és vízálló tömítőgyűrűket

Biztonsági műveleti szempontok

(1) Működési szabványok:

Szigetelt eszközöket kell használnia

Működés közben viseljen 1000 V -os szigetelt kesztyűt

Válasszuk le az AC oldalt a DC oldal előtt

(2) Karbantartási követelmények:

Havi mechanikai üzemeltetési tesztek

Negyedéves kapcsolattartási feltételek ellenőrzése

Éves érintkezési ellenállás mérések (<50mΩ)

(3) Kiválasztási kritériumok:

Feszültségértékelés ≥1,25 × rendszer feszültség

Jelenlegi besorolás ≥1,56 × ISC

TUV/UL/VDE tanúsítással kell rendelkeznie

Gyakran feltett kérdéseket

K: Használhatók -e a szokásos kapcsolók?

V: Egyáltalán nem! A hagyományos kapcsolók nem tudják megbízhatóan megszakítani a DC áramot, és könnyen ívhibákat okozhatnak.

K: A leválasztó kapcsolóknak napi működésre van szükségük?

V: Nem. Elsősorban biztonsági biztonsági mentőként szolgálnak, és csak szükség esetén szabad működtetni.

K: Hány leválasztási kapcsolóra van szüksége egy rendszerre?

V: Legalább egy, az inverter bemenete; A nagyobb rendszereknek hozzá kell adniuk őket a kombináló dobozokhoz.

Következtetés

A PV leválasztási kapcsolók úgy működnek, mint a háztartási biztosítékok- a napi működés során észrevétlenül, de potenciálisan élet- és ingatlan-megtakarításokat jelentenek a kritikus pillanatokban. Három elem nélkülözhetetlen: minőségi termékek, szabványosított telepítés és rendszeres ellenőrzések. Ne feledje: A PV rendszerekben a biztonságnak mindig az elsőnek kell lennie!

Azok számára, akik PV rendszereket terveznek, vagy a meglévő installációkkal kapcsolatos biztonsági aggályokkal, a CNLonQCOM szakértői konzultációt biztosít a rendszer megbízható "biztonsági kapukkal" történő felszereléséhez. A biztonságos villamosenergia -felhasználás a megfelelő leválasztó kapcsoló kiválasztásával kezdődik!
