Túlfeszültség -védelem: Az elektromos biztonság kritikus védelmi vonala

Bevezetés

A modern elektromos rendszerekben a túlfeszültség -védelem nélkülözhetetlen biztonsági intézkedésgé vált. Akár a lakossági áramellátás, az ipari termelés, akár a fotovoltaikus energiatermelő rendszerekben, a pillanatnyi feszültség ingadozása súlyos következményekkel járhat. Ez a cikk szisztematikusan bevezeti a túlfeszültség -védelem alapelveit, alkalmazásait és kiválasztási kritériumait annak érdekében, hogy az olvasók átfogó megértést szerezzenek ennek a létfontosságú elektromos biztonsági technológiának.

1. Miért van szükségünk túlfeszültség -védelemre?

1.1 A hullámok veszélyei

A túlfeszültség(vagy az elektromos túlfeszültség) a feszültség vagy áram hirtelen és súlyos ingadozására utal, amely általában a mikrosekundumoktól milliszekundumig tart, a feszültségek potenciálisan több ezer voltot érnek el. Ezek az átmeneti túlfeszültségek elsősorban a következőkből származnak:

Villám sztrájkok: Közvetlen vagy indukált villámlás

Rács ingadozások: Teljesítményrendszer-váltás, rövidzárlati hibák

Berendezések művelete: A nagy motorok indítása/leállítása, transzformátor váltás

1.2 Potenciális kockázatok

A nem védett elektromos rendszerek több kockázattal szembesülnek:

Berendezések károsodása: az elektronikus alkatrészek lebontása, szigetelési meghibásodás

Adatvesztés: A szerver és a tárolóeszköz meghibásodása

Termelési megszakítások: Ipari vezérlőrendszer hibái

Tűzveszélyek: Túlfeszültség által kiváltott ívek és rövidzárlatok

1.3 Gazdasági veszteségek

A statisztikák azt mutatják, hogy az elektromos berendezések károsodási eseteinek kb. 30% -a növekszik, ami milliárd dollár éves gazdasági veszteségeket eredményez. A megfelelő túlfeszültség -védelem jelentősen enyhítheti ezeket a kockázatokat.

2. Hol kell telepíteni a túlfeszültség -védelmet?

2.1 Kulcsvédelmi helyek

A robusztus túlfeszültség -védelmi stratégia többszintű megközelítést alkalmaz:

Elsődleges védelem (1. típus)

Helyszín: Fő forgalmazási panel bemeneti nyílás

Funkció: Védi a közvetlen villámcsapások és a nagyobb hullámok ellen

Jellemző paraméterek: IMAX ≥ 50KA

Másodlagos védelem (2. típus)

Helyszín: Al-elosztási panelek

Funkció: korlátozza a maradék feszültséget és kiegészítő védelmet nyújt

Jellemző paraméterek: IMAX ≥ 20KA

Harmadik védelem (3. típus)

Helyszín: Az eszköz elülső része

Funkció: Precíziós védelmet nyújt az érzékeny berendezések számára

Jellemző paraméterek: IMAX ≥ 5KA

2.2 Különleges alkalmazások

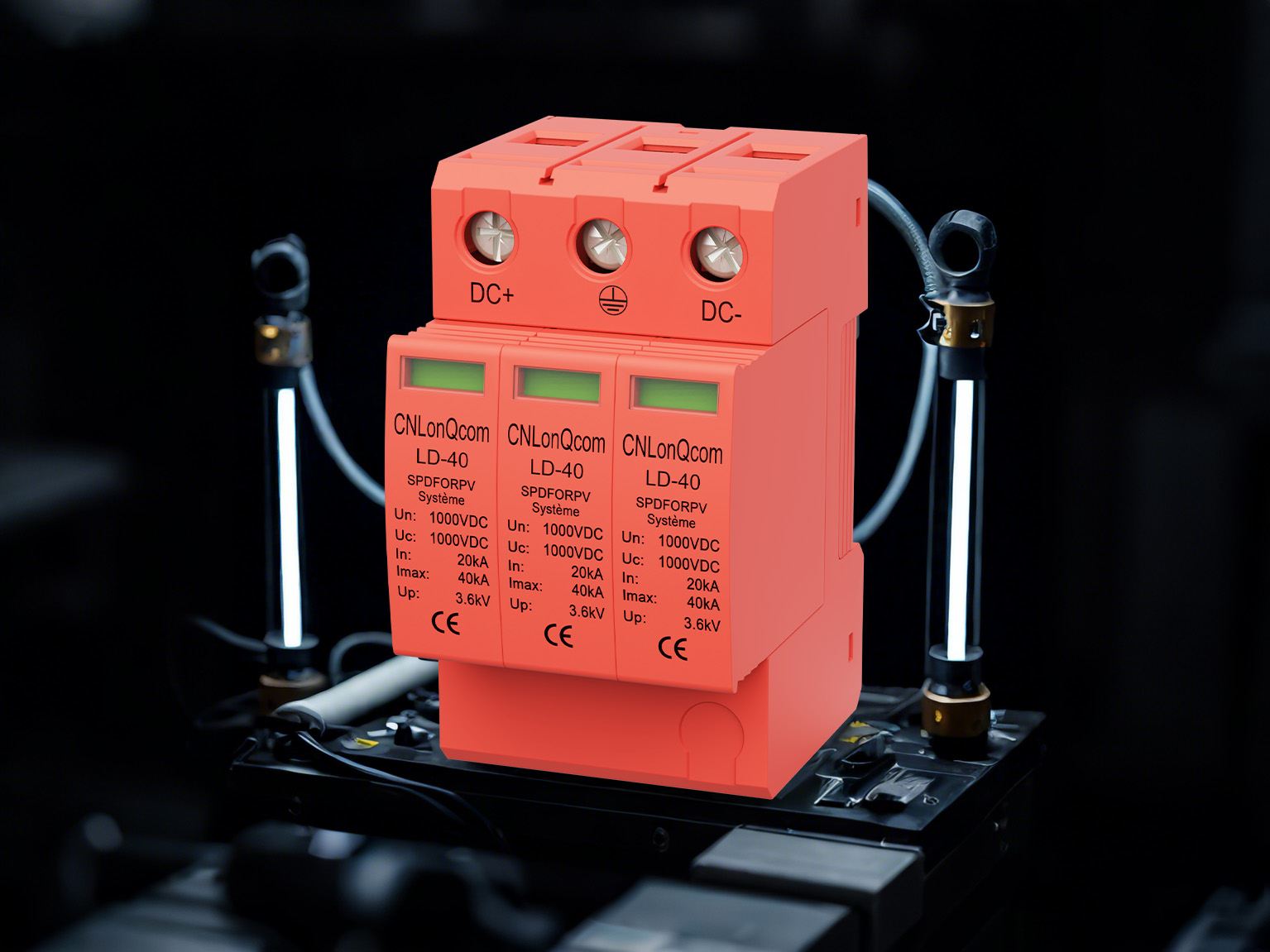

Fotovoltaikus rendszerek: mindkét DC -n (modul az inverterhez), mind az AC (inverter -rács) oldalakon szükséges

Adatközpontok: szerver állványok, hálózati berendezések előlapja

Ipari kezelőszervek: Kritikus berendezések, például a PLC -k és a frekvenciaváltók

3. Mi az a túlfeszültség -védőeszköz (SPD)?

3.1 Alapkoncepció

Túlfeszültségvédő eszköz (Szurdok) egy elektromos biztonsági eszköz, amelynek célja az átmeneti túlfeszültség korlátozása és a túlfeszültség -áramok elterelése. A legfontosabb műszaki előírások a következők:

Maximális folyamatos működési feszültség (UC)

Névleges kisülési áram (be)

Maximális kisülési áram (IMAX)

Feszültségvédelmi szint (fel)

3.2 Fő típusok

Típusvédelmi célcél tipikus alkalmazás válaszadási idő

1. típusú közvetlen villámépítő bemeneti nyílások ≤100ns

A 2. típusú indukált villám-elosztási panelek ≤25NS

3. típusú maradék túlfeszültség -eszközök ≤1ns

3.3 További funkciók

ModernSzurdokSGyakran tartalmazza:

Meghibásodási mutatók (mechanikus vagy elektronikus)

Távvezérlő interfészek

Termikus leválasztás védelme

4. Hogyan működik a túlfeszültség -védelem?

4.1 Alapvető működési elv

Az SPD -k a következő mechanizmusokon keresztül védik a rendszereket:

Monitoring állapot: Normál működés közben fenntartja a nagy impedanciát

Kiváltott vezetőképesség: A túlfeszültség észlelésekor gyorsan vált az alacsony impedanciára

Energia elterelése: A csatornák áramlik a földelő rendszerre

Helyreállítás: A túlfeszültség után automatikusan visszatér a nagy impedanciájú állapotba

4.2 Alapvető műszaki alkatrészek

Fém -oxid varisztor (mov)

Anyag: cink-oxid-alapú félvezető

Jellemzők: Feszültség-érzékeny nemlineáris ellenállás

Előnyök: Gyors válasz, nagy áramkezelési képesség

Gázkibocsátócső (GDT)

Szerkezet: Lezárt gázokkal töltött kamra

Jellemzők: Magas szigetelés, erős elterelési képesség

Alkalmazás: Nagy energiájú elsődleges védelem

Átmeneti feszültség -szuppressziós dióda (TV -k)

Jellemzők: ultragyors válasz (picosecond-szint)

Alkalmazás: Precíziós elektronikai védelem

4.3 Többszintű összehangolt védelem

Egy tipikus háromlépcsős védelmi rendszer:

Elsődleges védelem: A legtöbb energiát eltereli (GDT)

Másodlagos védelem: További korlátozza a maradék feszültséget (MOV)

Teriery Protection: Precíziós védelem (TV -k)

5. Kiválasztási és karbantartási iránymutatások

5.1 Kiválasztási kritériumok

Rendszer kompatibilitása:

Feszültségértékelés (UC ≥ 1,15 × rendszer feszültsége)

Jelenlegi kapacitás (≥ várt túlfeszültség -áramnál)

Teljesítményparaméterek:

A feszültségvédelmi szint (az alacsonyabb jobb)

Válaszidő (jobb a gyorsabb)

Tanúsítási szabványok:

IEC 61643

UL 1449

5.2 Telepítési jegyzetek

Minimalizálja a csatlakozási vezeték hosszát

Biztosítson megbízható földelést (földi ellenállás ≤10Ω)

Kerülje a különböző SPD -típusok keverését

5.3 Karbantartási ajánlások

Rendszeres ellenőrzések (legalább évente)

Figyelemmel kíséri a hibajelzőket

Dokumentum állapota villám események után

Következtetés

A túlfeszültség -védelem az elektromos biztonsági rendszerek kritikus eleme. Az alapelveinek megértésével, a megfelelő eszközök kiválasztásával és a megfelelő telepítés biztosításával az elektromos veszélyek hatékonyan megakadályozhatók, mind a személyzet, mind a berendezések védelme. A technológiai fejlődéssel a túlfeszültség -védőeszközök okosabb és megbízhatóbb megoldások felé fejlődnek. A Cnlonqcom -nál elkötelezettek vagyunk a folyamatos technológiai fejlesztés mellett, fejlettebb és átfogóbb túlfeszültség -védők fejlesztése érdekében, hogy mindenféle elektromos rendszer számára kiváló védelmet biztosítsanak.
