PV Combiner Box: A Naprendszerek "Smart Power Manager" - átfogó útmutató

I. A PV kombináló dobozok meghatározása és funkciója

A PV kombináló doboz (fotovoltaikus kombinációs doboz) kritikus elektromos alkatrész a napenergia -rendszerekben. Felelős a PV karakterláncok által generált DC -energia gyűjtéséért, védelméért és megfigyeléséért, valamint az inverternek történő továbbításáért. A napenergia -erőmű "Power Dispatch Center" -ként működik, biztosítja a hatékony és biztonságos villamosenergia -átvitelt.

Alapfunkciók

Jelenlegi aggregáció: Több PV karakterlánc (például 12-24 karakterlánc) párhuzamos csatlakozása a kábel rendetlenség csökkentése és a rendszer szerkezetének optimalizálása érdekében.

Környezetvédelem: megakadályozza a túlterheléseket, a rövidzárlatokat és a fordított áramokat, biztosítva a biztonságos működést.

Intelligens megfigyelés: A feszültség, az áram és az energia valós idejű észlelése minden karakterlánchoz, lehetővé téve a gyors hiba diagnózist.

Miért van szüksége kombináló dobozra?

✔ Javítja a rendszer megbízhatóságát azáltal, hogy megakadályozza, hogy az egylövési hibák befolyásolják az általános generációt.

✔ Csökkenti a vonalveszteségeket és fokozza az átviteli hatékonyságot.

✔ Intelligens működési adatokat szolgáltat, csökkentve a hosszú távú karbantartási költségeket.

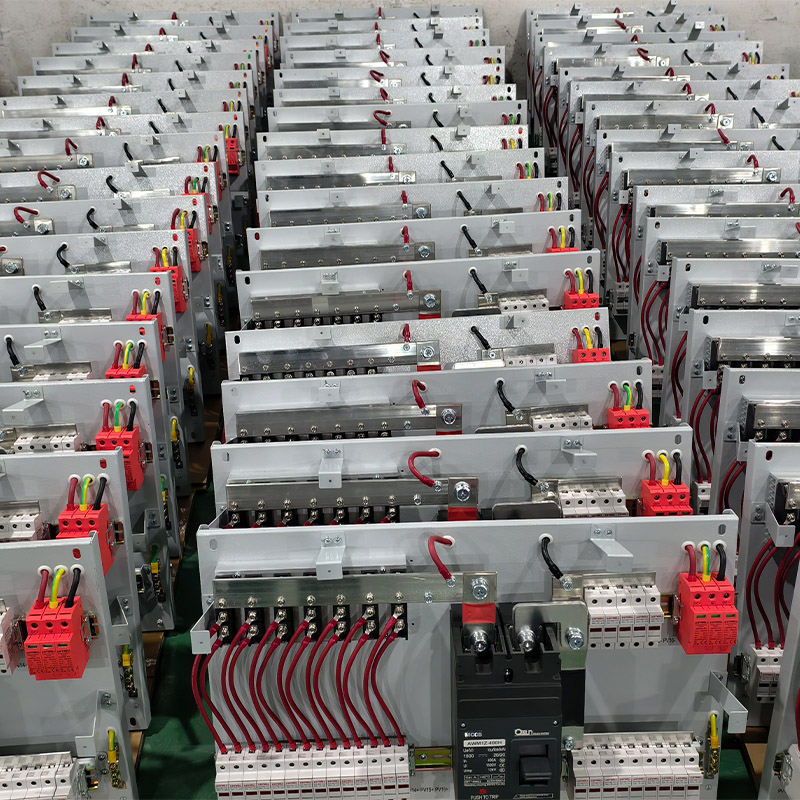

Ii. A PV kombináló dobozok alapvető szerepei

1. Az optimalizált sebességváltó aktuális aggregálása

A PV modulok általában karakterláncokban vannak csatlakoztatva, és a kombináló doboz több karakterláncot egyesít, hogy magasabb áram kimenetet képezzen.

Példa: A 10 kW -os napenergia -rendszer 5 karakterláncból állhat (mindegyik 2 kW), amelyet a kombinált doboz kombinál, mielőtt energiát küld az inverterre.

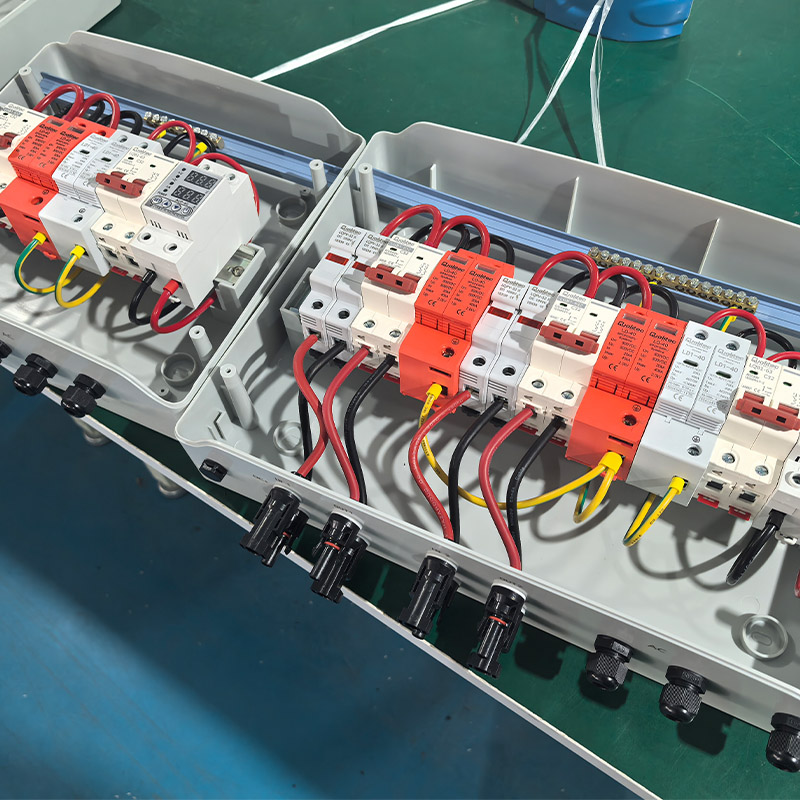

2. többrétegű áramkörvédelem

Védelmi funkció funkció

A DC biztosíték/megszakító túlterhelés vagy rövidzárlat során levágja az áramkört a tűzveszélyek elkerülése érdekében.

A blokkoló dióda megakadályozza a fordított áram áramlását (például ha egy karakterlánc árnyékolva van).

A villám vagy rácsingadozások által okozott feszültség tüskék elleni túlfeszültség -védelmi őrök.

3. Intelligens megfigyelés és karbantartás

A Speciális kombináló dobozok adatnaplózás, nyomon követés:

✅ Áram/feszültség/karakterlánconként

✅ Teljes rendszer teljesítménye és hatékonysága

✅ Hiba -figyelmeztetések (például rendellenes húrok, kioldott biztosítékok)

A távirányító (4G/Wi-Fi) gyors hibaelhárítást tesz lehetővé.

Iii. Villámvédelem a PV kombináló dobozokban

Mivel a PV rendszerek szabadban vannak kitéve, a villámvédelem kritikus tervezési szolgáltatás!

1.

FUNKCIÓ: A villám vagy a rács ingadozásainak nagyfeszültségű túlfeszültségeit elnyeli.

Telepítés: Általában a DC bemeneti/kimeneti terminálokra helyezve.

2. Földi védelem

A fémkabinot megfelelően meg kell őrizni, hogy biztonságosan eloszlatja a villámáramot.

Standard: Földi ellenállás <4Ω (<1Ω a nagyméretű növényeknél).

3. Elkülönítési tervezés

A villámszigetelő csatlakozók megakadályozzák, hogy a nagyfeszültségű hullámok befolyásolják más áramköröket.

⚠ Fontos megjegyzések:

Villámok által hajlamos területeken válassza a TUV/CE-tanúsítvánnyal rendelkező dobozokat, amelyek nagy védelmi besorolást mutatnak (például IP65).

Rendszeresen ellenőrizze az SPD -ket (cserélje ki ~ 2 évente).

Iv. A PV kombináló dobozok és kiválasztási útmutató típusai

A kombinált dobozokat az alkalmazás szerint kategorizálják:

1. A bemenetek száma szerint

Típus alkalmazás jellemzői

4-8 bemenet (kicsi) Lakossági tetőtéri PV Egyszerű szerkezet, olcsó költség

12-24 bemeneti (standard) Kereskedelmi/közepes méretű növények intelligens megfigyelés, robusztus villámvédelem

24+ bemeneti (nagy) közüzemi méretű napelemek nagy védelem (IP67), távirányító

2. funkcionalitással

Alapvető: biztosítékok + kapcsolók (költségvetési projektek)

Intelligens: Adatnaplózás, visszatérő, PID helyreállítás (prémium kereskedelmi felhasználás)

Robbanásbiztos: veszélyes környezetekhez (rozsdamentes acél + tanúsítások)

3, szerelési stílusban

Falra szerelt: Helymegtakarítás a háztetők számára

Padló-állvány: könnyebb karbantartás nagy növények számára

V. Hogyan válasszuk ki a megfelelő kombináló mezőt?

1. Mérni a bemeneti csatornákkal

Lakosság: 4-8 bemenetek

Kereskedelmi: 12-24 bemenetek

Hasznos méret: 24+ bemenet (moduláris kialakítás)

2. Ellenőrizze a védelmi besorolást

Kültéri: minimális IP65 (por/vízálló)

Tengerparti/ipari: rozsdamentes acél ház

3. Az intelligens funkciók prioritása

Válassza ki az IV -görbe szkenneléssel és a távirányítóval rendelkező modelleket a könnyebb diagnosztika érdekében.

4. Ellenőrizze a tanúsításokat

Nemzetközi: TUV, CE, UL (Észak -Amerika)

Háztartás: CQC, "Golden Sun" tanúsítás

Következtetés: A Naprendszerek nem énekelt hőse

Noha gyakran figyelmen kívül hagyják, a PV kombinációs dobozok nélkülözhetetlenek a hatékony és biztonságos napenergia -előállításhoz. A jelenlegi aggregációtól a villámvédelemig minden szinten megemelik a rendszer teljesítményét.

Kiválasztási tippek:

🔹 Lakossági PV → 4-8 bemeneti intelligens modellek (Wi-Fi megfigyelés)

🔹 Kereskedelmi növények → 12-24 bemenet, nagy védelem (IP65 + SPD)

🔹 Hasznos méretarány → Moduláris, távolról kezelt

Frissítse a Naprendszerét még ma - legyen a kombinációs mező, légy a "Smart Power Manager"! ☀️
