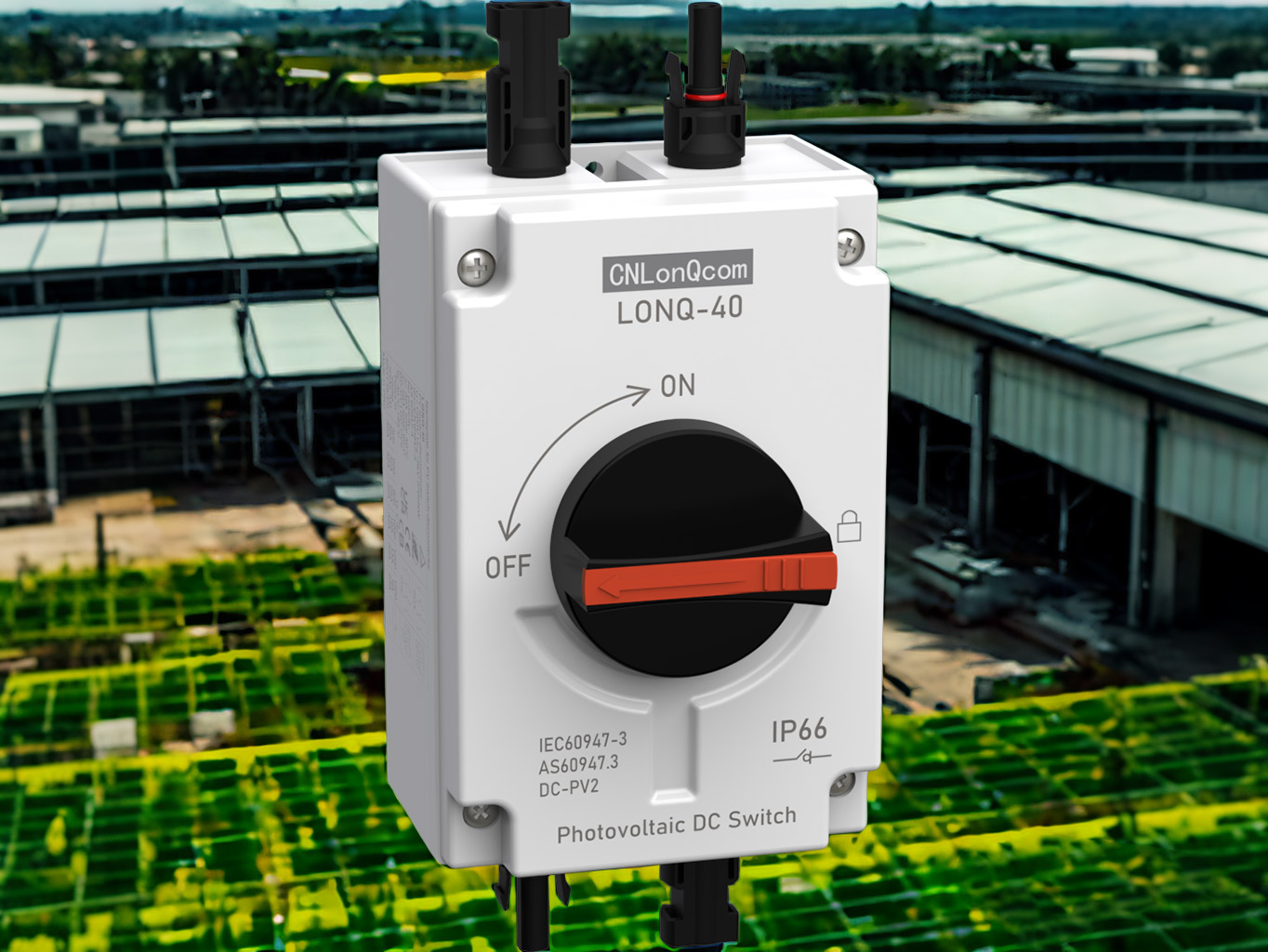

PV leválasztó kapcsoló: A Naprendszerek "Biztonsági Gárda" - Teljes útmutató

I. A PV leválasztó kapcsolók meghatározása és funkciója

A PV leválasztó kapcsoló egy olyan biztonsági kapcsoló, amelyet kifejezetten DC áramkörökre terveztek a napenergia -rendszerekben.     Két elsődleges funkciót szolgál fel: elektromos elszigeteltség és vészhelyzeti leállítás, amely egy PV -rendszer "vészfékeként" szolgál az abszolút biztonság biztosítása érdekében a karbantartás vagy a hibák során.

Alapfunkciók

Fizikai elszigeteltség: Látható töréspontot biztosít annak biztosítása érdekében, hogy a karbantartás során ne áramlik.

Túlterhelésvédelem: Egyes modellek integrálják a biztosítékokat a rövidzárlat károsodásának megakadályozása érdekében.

Rendszerszegmentálás: lehetővé teszi az egyes karakterláncok szelektív leválasztását anélkül, hogy a teljes rendszert befolyásolná.

Miért kell a napelemes rendszereknek dedikált leválasztási kapcsolókat használni?

✔ A standard AC kapcsolók nem tudják megbízhatóan megszakítani a DC íveket (veszélyes!).

✔ megfelel a nemzetközi biztonsági előírásoknak (például NEC 690.17).

✔ megakadályozza a fordított áramot a káros alkatrészekből.

Ii.     A PV leválasztó kapcsolók alapvető szerepei

1. Biztonsági elszigetelés (elsődleges cél)

Karbantartási biztonság: egyértelmű fizikai töréspontot biztosít az inverterek vagy a vezetékek kiszolgálásakor.

Vészhelyzeti leállítás: Gyorsan levágja a magas egyenáramú feszültséget tűz, villám stb.

Fordított áramvédelem: megakadályozza, hogy az inverterek éjszaka visszatérjenek a panelekhez.

2. Túlterhelésvédelem (továbbfejlesztett szolgáltatások)

Védelmi típus megvalósítás hatékonysága

Rövidzárlat védelme A beépített DC biztosíték megszakítja a hibaáramot (legfeljebb 1000 VDC/20KA).

A túláram -védelem a hőmágneses utazási mechanizmus megakadályozza a kábel túlmelegedését/tüzet.

Az ARC hibavédeleme A gyors megsemmisítő kialakítás (<3ms) megfelel az UL1699B ARC hibas szabványoknak.

3. Rendszerkezelés

Húrspecifikus vezérlés: A nagy növények képesek kezelni a szakaszokat (például 1 kapcsoló 10 karakterlánconként).

Állapot -láthatóság: A mechanikus indikátor ablak (néhány LED -es lámpával) be- és kikapcsolási állapotot mutat.

Iii.     A PV leválasztó kapcsolók típusai és kiválasztása

1. szerkezetenként

Típus Jellemzők Alkalmazások

Kézi fogantyú típusú mechanikus fogantyú + látható töréspont, olcsó.    Lakossági/kis kereskedelmi rendszerek.

A terhelés break típusa megszakíthatja a terhelési áramot (ív csúszdát igényel).    Közepes méretű PV tömbök.

A biztosítékkombináció típusú integrált DC biztosíték, kettős célú kialakítás.    Magas rövidzárlati forgatókönyvek.

2. feszültségértékeléssel

600VDC osztály: A lakossági rendszerek szabványa (Kína/Európa).

1000VDC osztály: Nagy napenergia -gazdaságok (USA NEC követelmény).

1500VDC osztály: Next-generációs ultra-nagy feszültségrendszerek (költséghatékony).

Iv. Hogyan válasszuk ki a PV leválasztó kapcsolót?

1. Ellenőrizze a tanúsításokat

Észak -Amerika: UL 98b, NEC 690.17.

Európa: IEC 60947-3, VDE 0660.

2. Fő paraméterek

A névleges feszültség ≥ rendszer maximális feszültség (20% margin).

Bontási kapacitás ≥ Várt rövidzárlati áram.

Védelmi besorolás: IP65+ kültéri használatra.

V. Telepítési és karbantartási tippek

1. Telepítési hely

Kötelező: 1 méteren belül az inverter DC bemenete (NEC követelmény).

Ajánlott: A Combiner Box kimenetnél.

2. Karbantartás

Ellenőrizze az érintkezési oxidációt 6 havonta.

A teszt törési sebessége évente.

Vizsgálja meg a földelési ellenállást a zivatar szezon előtt.

Következtetés: A biztonság először, az elszigeteltség kulcsfontosságú!

Bár a PV leválasztó kapcsolók kicsi, a személyes biztonság érdekében az utolsó védelmi vonal.     Az 1500 V-os rendszerek és az intelligens PV emelkedésével a következő generációs kapcsolók a nagyobb feszültség, a gyorsabb törés és az IoT integráció felé fejlődnek.
