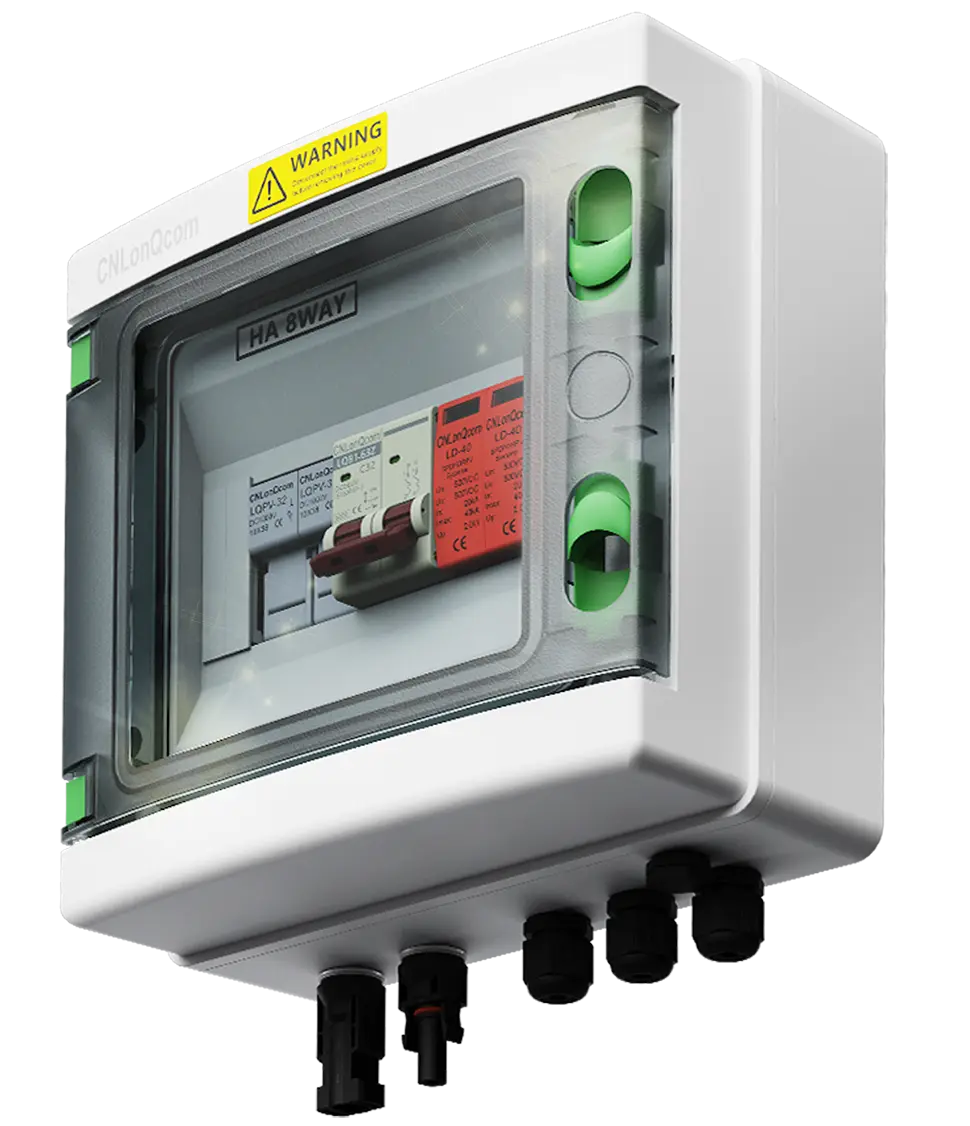

PV Combiner Box 1 -ben 1 -ben DC500V

Cnlonqcom IP65 PV kombináló doboz 1. Az 1 -es Out DC500V/600V/800V megszakítóval és túlfeszültségű villámvédelemmel, valamint biztosíték a kültéri napelem DC rendszerekhez, lakókocsi, házak, hajók
● névleges feszültség: DC500V600V/800V
● A névleges áram: 6/10/16/20/25/32/40/50/63a
● Húr: 1in 1out
● A maximális bemeneti áram karakterlánconként: 6/10/15/20/25/30A
● A maximális kimeneti áram húronként: 6/10/16/20/25/32/40/50/63/80/100/125a
● Csatlakozó: MC-4 vagy PG
● Szabvány: IEC60269-6, IEC60947-2, IEC61643-1
● Házi anyag: PC+ABS
● Tanúsítvány: CE, IP65, ROHS, ISO9001

Modell:LQX 1/1B.8H DC500V/600V/800V

Kérdés küldése

termékleírás

Műszaki adatok
Modell	LQX 1/1B.8H DC500V/600V/800V
Beír	MCB és SPD és biztosíték
Húr	1 -től 1 -ig
Névleges feszültség UE (V)	DC500/600/800
A maximális bemeneti áram karakterlánconként (A)	6/10/15/20/25/30 Opcionális
A maximális kimeneti áram karakterlánconként (A)	10/16/20/25/32/40/50/63/80/100/125 Opcionális
Minőségi igazolás	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
standard	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniatűr megszakító (MCB)		Surge Protector (SPD)
Keretfokú névleges áram (A)	63/125	(8/20) USA (KA)	20
Névleges áram az a) pontban	10/16/20/25/32/40/50/63/80/100/125 Opcionális	IMAX (8/20) USA (KA)	40
Névleges feszültség UE (V)	DC500/600/800	Névleges feszültség UE (V)	DC500/600/800
Névleges szigetelési feszültség UI (v)	DC1000	Feszültségvédelmi szint (KV)	2,0/2.5
Impulzus ellenáll az UIMP feszültségének (KV)	4	Oszlopok	2P
Bontási kapacitás ICU (KA)	6	Háztartási anyag	PA
Runbreaking Capacity LCS (LCU)	75%	Chip vastagsága (mm)	6
Görbe típusa	C	BIZTOSÍTÉK
Oszlopok	2	Névleges áram az a) pontban	6/10/15/20/25/30 Opcionális
Kábelezési mód	Nincs polaritás, felső és alul, vagy alul, és befelé és felül	Névleges feszültség UE (V)	DC1000
Háztartási anyag	PA	Oszlopok	2P
Karmester anyag	Réz	Biztosítékméret (mm)	10*38
Mechanikai élet (maxtimes)	20000	Háztartási anyag	PA
Elektromos élet (Maxtimes)	6000	Környezet
Előre telepített PV-kábel		Üzemi hőmérséklet	-25 ℃ - +60 ℃
Kábelátmérő	6,1 mm	Nedvesség	≤95%
Maximális feszültség (v)	1500	Magasság	2000 méter
Maximális áram (A)	55	Telepítés	Falra szerelés
Házak
Anyag	PC+ABS
Védelmi szint	IP65
Ütközési védelmi szint	Ik10
Bemenet vagy kimeneti csatlakozó	PG vagy MC-4 csatlakozók

PV kombinációs doboz

● 1 az 1 -ből ● DC 500V/600V/800V ● 6 ~ 125a

IP65

Villámvédelem
Túlfeszültség
Túláram
Rövidzár
Védelem
IP65 vízálló
Rézvezető
Plusz-and play
Ingyenes tervezési megoldás

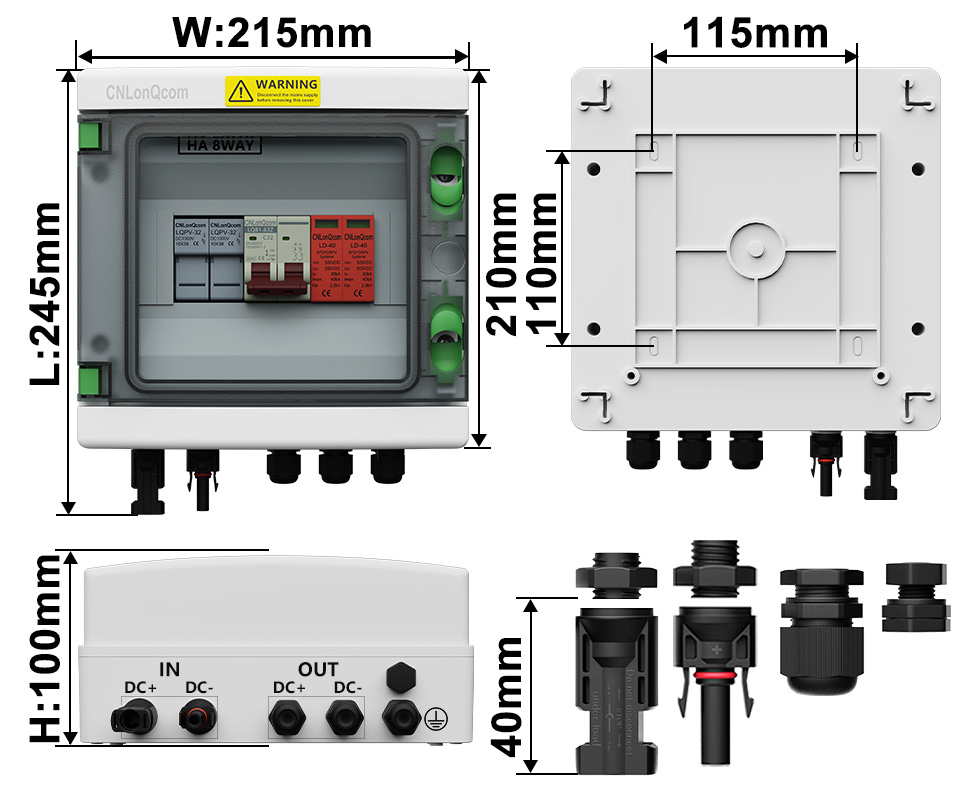

MÉRET

LWH: 245215100 (mm)

Mechanikusan továbbfejlesztett krimpációs folyamat

Tipp:
① Az MC-4 csatlakozók beillesztése előre telepített kábelek lesznek, A PG csatlakozóknak nincs
②Pre-csatlakoztatott kábel alapértelmezés szerint a névleges áram átmérője szerint 4 ~ 20 mm²Változás vagy az ügyfelek igényei szerint

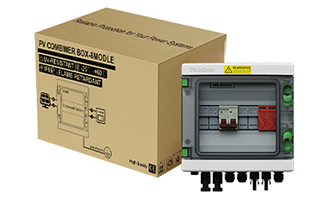

Szilárd csomagolás

garantálja a sérült áruk cseréjét

1Termék a belső dobozban

3 réteg megvastagodott kraft papír

2Kimenő doboz

5-résű hullámosított extra kemény

3Kézbesítés

Gyors szállítás

Modell	Húrok	Belső doboz (PCS/CM)	Kimenő doboz (CM)	Qty (PC -k)	G.W. (KGS)
Lonq-40.2-1	2in 1out	1/2610.812	57,527,549.5	20	21

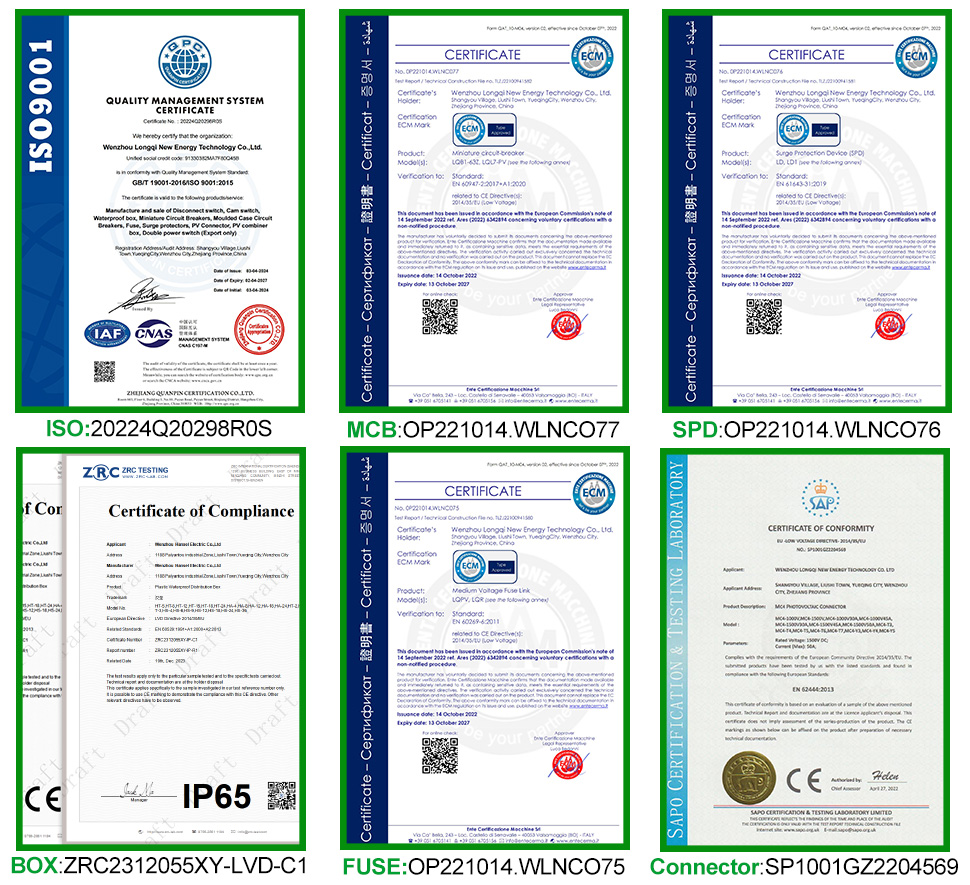

Teljesen tanúsított

Kiváló minőségű és alacsony árú márkás forrásgyártók

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
DOBOZ:ZRC2312055XY-LVD-C1
BIZTOSÍTÉK:OP221014.WLNCO75
Csatlakozó:SP1001GZ2204569

TIPP: Vegye fel velünk a kapcsolatot további tanúsítványokkal

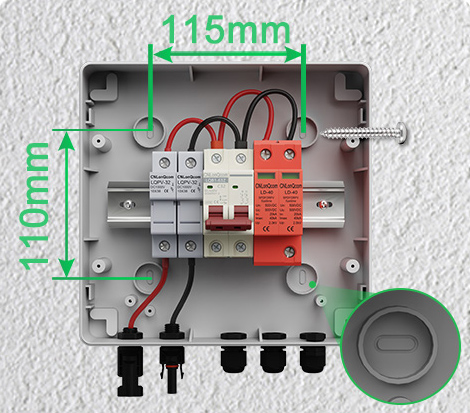

Szerelje be az ation és a vezetékeket

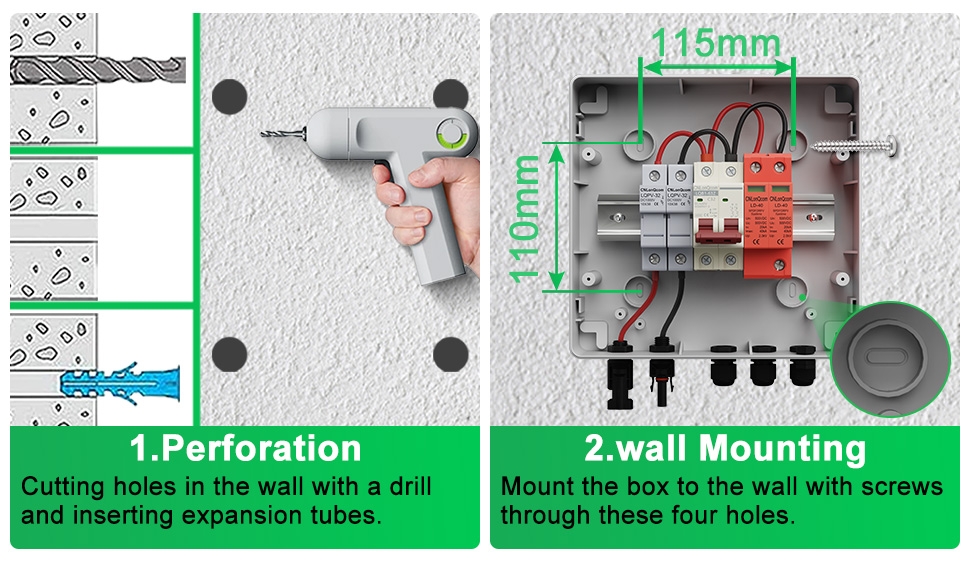

Telepítés

1.Porfonation

Lyukak vágása a falban egy fúróval és a tágulási csövek beillesztése.
2. Wall rögzítés

Helyezze a dobozt a falhoz csavarokkal ezen a négy lyukon keresztül.

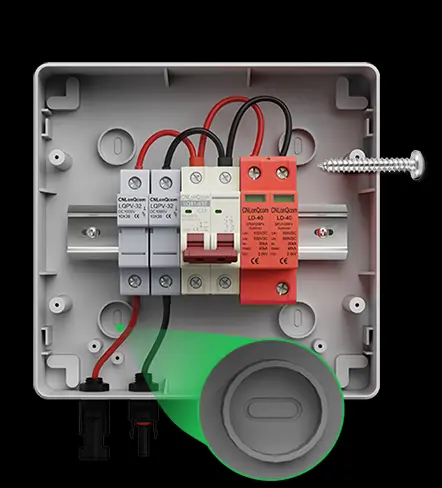

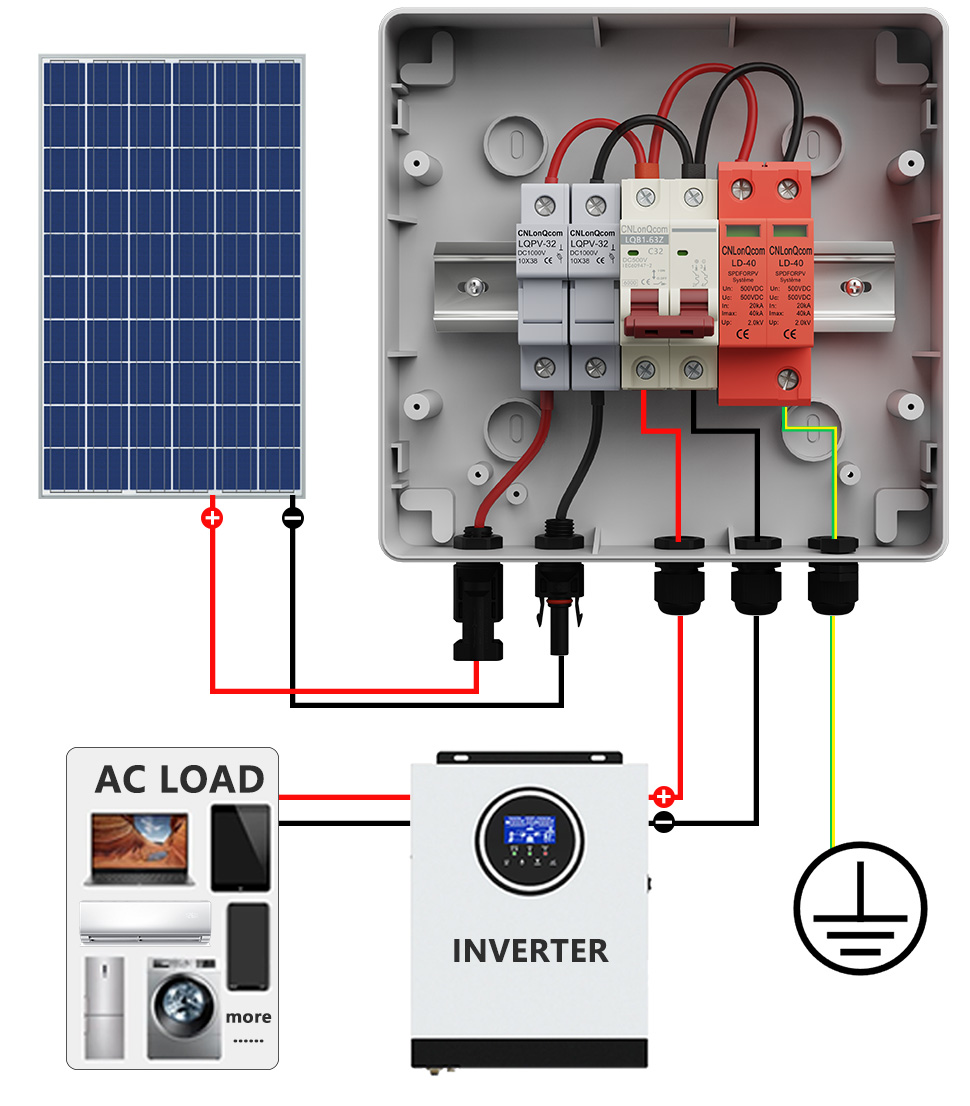

1 -től 1 -ig a vezetékek

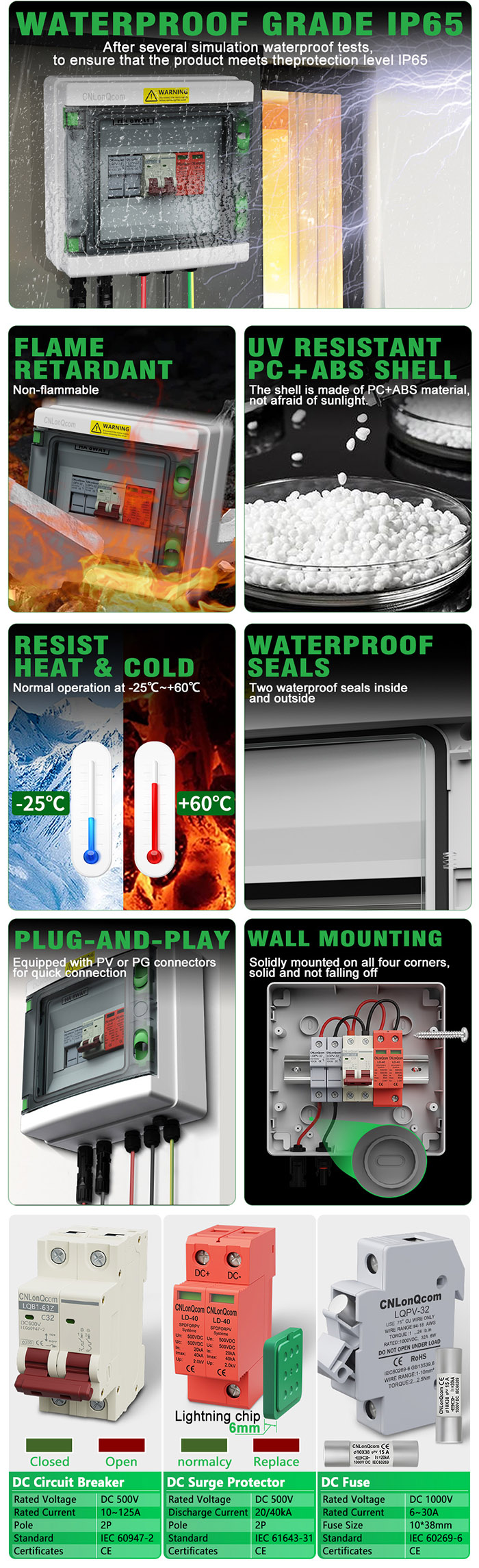

Termék részletei

Vízálló IP65 fokozat

Több szimulációs vízálló teszt után,
Annak biztosítása érdekében, hogy a termék megfeleljen az IP65 protekciós szintnek

LÁNG
Késleltető

Nem gyúlékony
UV -ellenálló
PC+ABS Shell

A héj PC+ABS anyagból készül,
Nem fél a napfénytől.
ELLENÁLL
Hő és hideg

Normál működés -25 ° C -on ~+60 ° C -on
VÍZÁLLÓ
Pecsétek

Két vízálló pecsét belül
és kívülről
Plusz-and play

PV vagy PG csatlakozókkal felszerelt
A gyors csatlakozáshoz

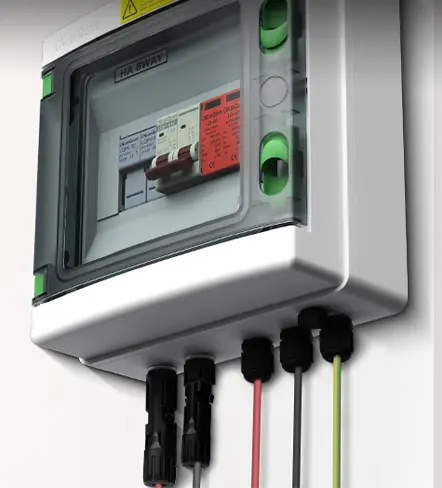

Falra szerelés

Szilárdan fel van szerelve mind a négy sarokra,
szilárd és nem esik le

DC áramköri megszakító

Névleges feszültség	DC 500V
Névleges áram	10 ~ 125a
Pólus	2P
Standard	IEC 60947-2
Tanúsítványok	CE

DC túlfeszültség -védő

Névleges feszültség	DC 500V
Kisülési áram	20/40ka
Pólus	2P
Standard	IEC 61643-31
Tanúsítványok	CE

DC biztosíték

Névleges feszültség	DC 1000V
Névleges áram	6-30A
Biztosítékméret	10*38 mm
Standard	IEC 60269-6
Tanúsítványok	CE

Alkalmazási sceneairi10

A Cnlonqcom HA sorozatú műanyag PV kombináló doboz 1 -ben az Out DC500V -vel rendelkezik egy PC+ABS vízálló tokkal, lezárt konstrukcióval,Túlterhelésvédelem, rövidzárlati védelem, túlfeszültség -védelem, por, nedvesség és villámvédelem.

A HA sorozatú műanyag PV kombináló doboz belső alkotóelemei 1 -ben DC500V/600V/800V2P MCB, 2P SPD és 2P biztosíték, amelyek pa héjból készülnek.

Az SPD modulokat és a biztosítékmagokat gyorsan ki lehet cserélni anélkül, hogy sérülés esetén eltávolítaná a fedelet.

A CNLonQCOM HA sorozatú műanyag PV kombináló doboz 1-ben az Out DC500V/600V/800V-t elsősorban a PV rendszerek védelmére használják, és gyakran használják a hálózathoz vagy a rácshoz csatlakoztatott rendszerekben. Mint példáulPV panelek, lakókocsi, csónak, kültéri PV, háztartás stb..

PV Combiner Box 1 -ben az 1. Out DC500V/600V/800Vhatékonyan védi az invertereket és a napelemeket a sérülésektől, és a tűzből küldi el.
