PV Combiner Box 2 -ben 1 -ben DC500V

Cnlonqcom ip65 pv kombináló box 2 -ben 1 out dc500V/600V/800V Körbehason és túlfeszültségű villámvédelemmel, valamint biztosíték a kültéri napelem DC rendszerekhez, lakókocsi, házak, hajók
● névleges feszültség: DC500V/600V/800V
● A névleges áram: 6/10/16/20/25/32/40/50/63a
● Húr: 2in 1out
● A maximális bemeneti áram karakterlánconként: 6/10/16/25/30A
● A maximális kimeneti áram húronként: 6/10/16/25/32/40/50/63a
● Csatlakozó: MC-4 vagy PG
● Szabvány: IEC60269-6, IEC60947-2, IEC61643-1
● Házi anyag: PC+ABS
● Tanúsítvány: CE, IP65, ROHS, ISO9001

Modell:LQX H2/1B.8 DC500V/600V/800V

Kérdés küldése

termékleírás

Műszaki adatok
Modell	LQX H2/1B.8 DC500V/600V/800V
Beír	MCB és SPD és biztosíték
Húr	2 az 1 -ben ki
Névleges feszültség UE (V)	DC500/600/800
A maximális bemeneti áram karakterlánconként (A)	6/10/15/20/25/30 Opcionális
A maximális kimeneti áram karakterlánconként (A)	10/16/20/25/32/40/50/63/80/100/125 Opcionális
Minőségi igazolás	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
standard	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniatűr megszakító (MCB)		Surge Protector (SPD)
Keretfokú névleges áram (A)	63/125	(8/20) USA (KA)	20
Névleges áram az a) pontban	10/16/20/25/32/40/50/63/80/100/125 Opcionális	IMAX (8/20) USA (KA)	40
Névleges feszültség UE (V)	DC500/600/800	Névleges feszültség UE (V)	DC500/600/800
Névleges szigetelési feszültség UI (v)	DC1000	Feszültségvédelmi szint (KV)	2,0/2.5
Impulzus ellenáll az UIMP feszültségének (KV)	4	Oszlopok	2P
Bontási kapacitás ICU (KA)	6	Háztartási anyag	PA
Runbreaking Capacity LCS (LCU)	75%	Chip vastagsága (mm)	6
Görbe típusa	C	BIZTOSÍTÉK
Oszlopok	2	Névleges áram az a) pontban	6/10/15/20/25/30 Opcionális
Kábelezési mód	Nincs polaritás, felső és alul, vagy alul, és befelé és felül	Névleges feszültség UE (V)	DC1000
Háztartási anyag	PA	Oszlopok	2P
Karmester anyag	Réz	Biztosítékméret (mm)	10*38
Mechanikai élet (maxtimes)	20000	Háztartási anyag	PA
Elektromos élet (Maxtimes)	6000	Környezet
Előre telepített PV-kábel		Üzemi hőmérséklet	-25 ℃ - +60 ℃
Kábelátmérő	4 ~ 25 mm	Nedvesség	≤95%
Maximális feszültség (v)	1000 ~ 2000	Magasság	2000 méter
Maximális áram (A)	10 ~ 200	Telepítés	Falra szerelés
Házak
Anyag	PC+ABS
Védelmi szint	IP65
Ütközési védelmi szint	Ik10
Bemenet vagy kimeneti csatlakozó	PG vagy PV csatlakozók

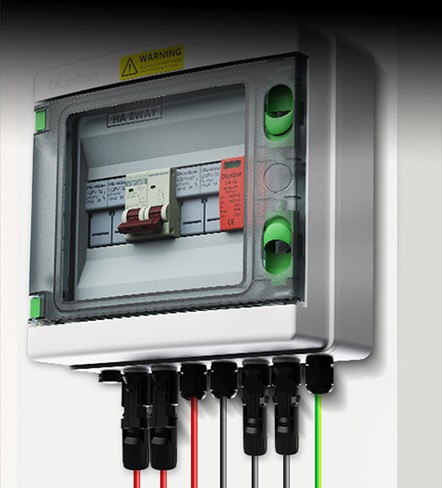

PV kombinációs doboz

● 2 in 1 out ● DC 500V/600V/800V ● 6 ~ 125a

IP65

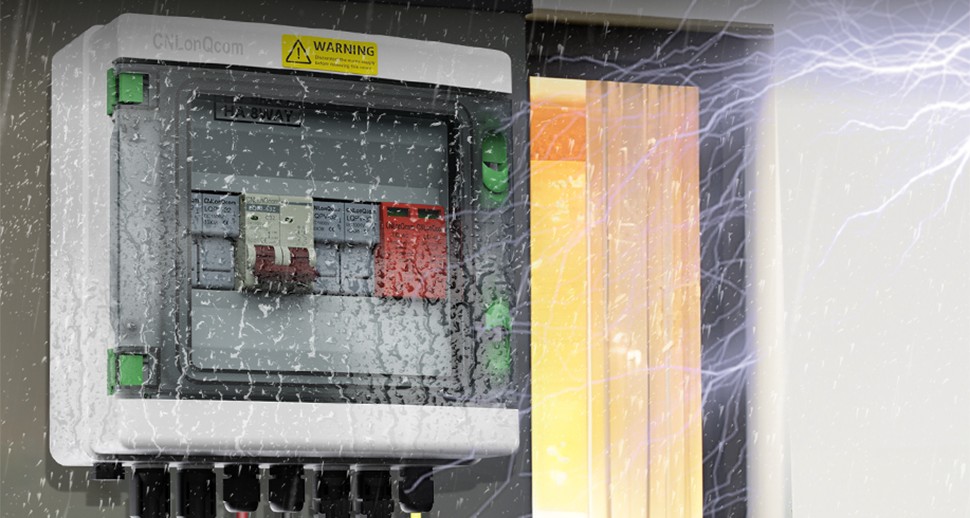

Villámvédelem
Túlfeszültség
Túláram
Rövidzár
Védelem
IP65 vízálló
Rézvezető
Plusz-and play
Ingyenes tervezési megoldás

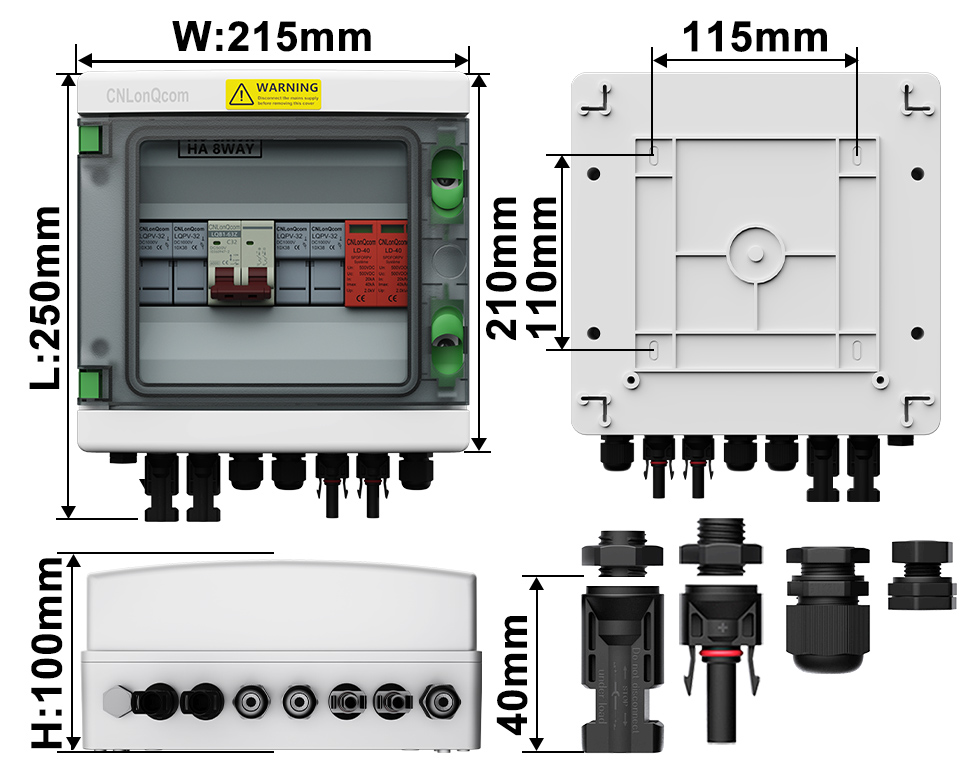

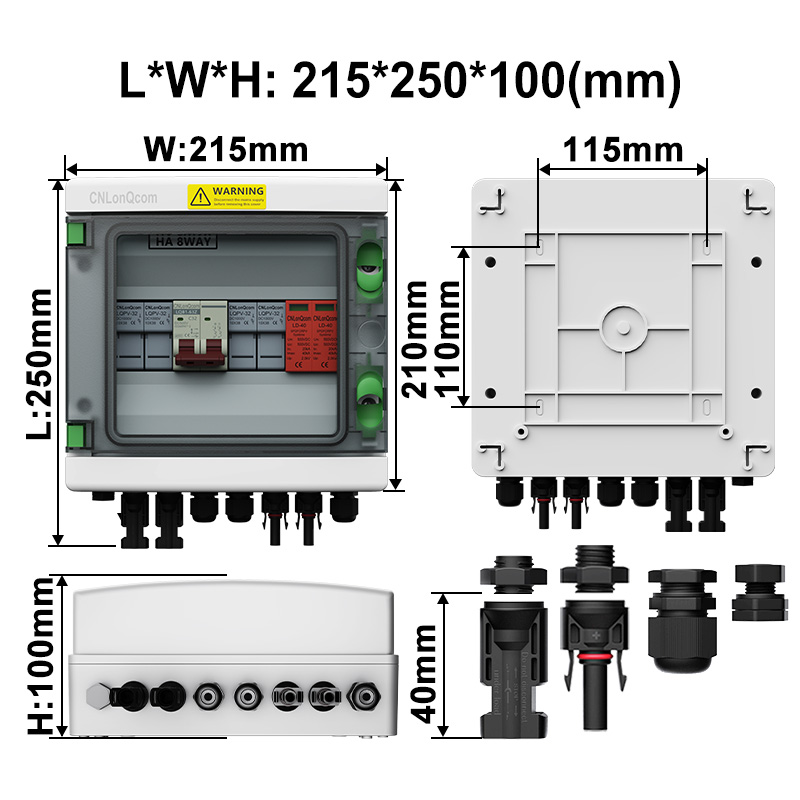

MÉRET

LWH: 215250100 (mm)

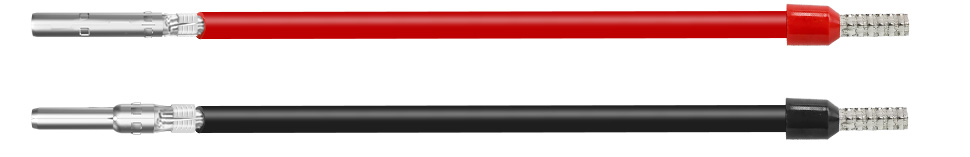

Mechanikusan továbbfejlesztett krimpációs folyamat

Tipp:
① Az MC-4 csatlakozók beillesztése előre telepített kábelek lesznek, A PG csatlakozóknak nincs
②Pre-csatlakoztatott kábel alapértelmezés szerint a névleges áram átmérője szerint 4 ~ 20 mm²Változás vagy az ügyfelek igényei szerint

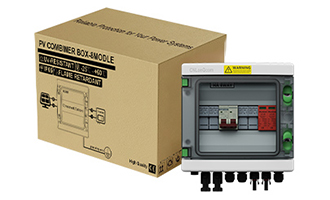

Szilárd csomagolás

garantálja a sérült áruk cseréjét

1Termék a belső dobozban

3 réteg megvastagodott kraft papír

2Kimenő doboz

5-résű hullámosított extra kemény

3Kézbesítés

Gyors szállítás

Modell	Húr	Belső doboz (PCS/CM)	Kimenő doboz (CM)	Qty (PC -k)	G.W. (KGS)
LQX 2/1B.8 DC500V	2 az 1 -ben ki	1/26,82214	482849	6	13

Teljesen tanúsított

Kiváló minőségű és alacsony árú márkás forrásgyártók

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
DOBOZ:ZRC2312055XY-LVD-C1
BIZTOSÍTÉK:OP221014.WLNCO75
Csatlakozó:SP1001GZ2204569

TIPP: Vegye fel velünk a kapcsolatot további tanúsítványokkal

Szerelje be az ation és a vezetékeket

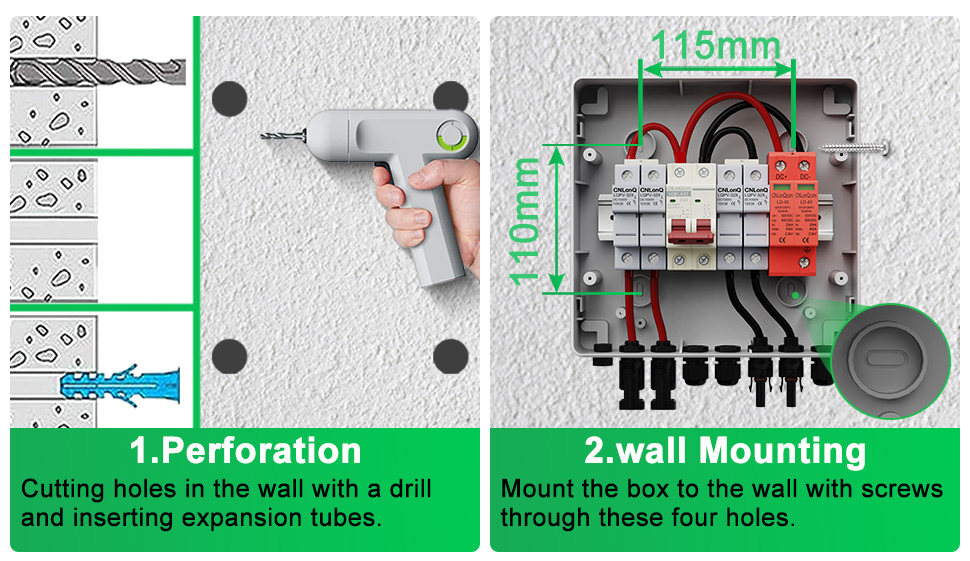

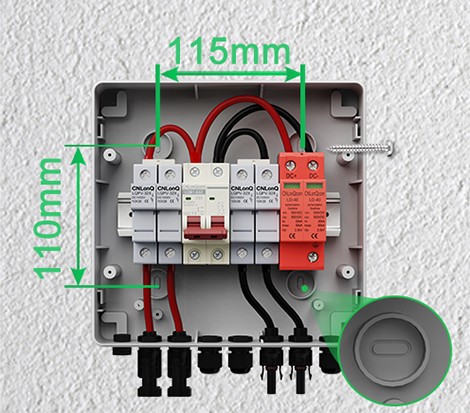

Telepítés

1.Porfonation

Lyukak vágása a falban egy fúróval és a tágulási csövek beillesztése.
2. Wall rögzítés

Helyezze a dobozt a falhoz csavarokkal ezen a négy lyukon keresztül.

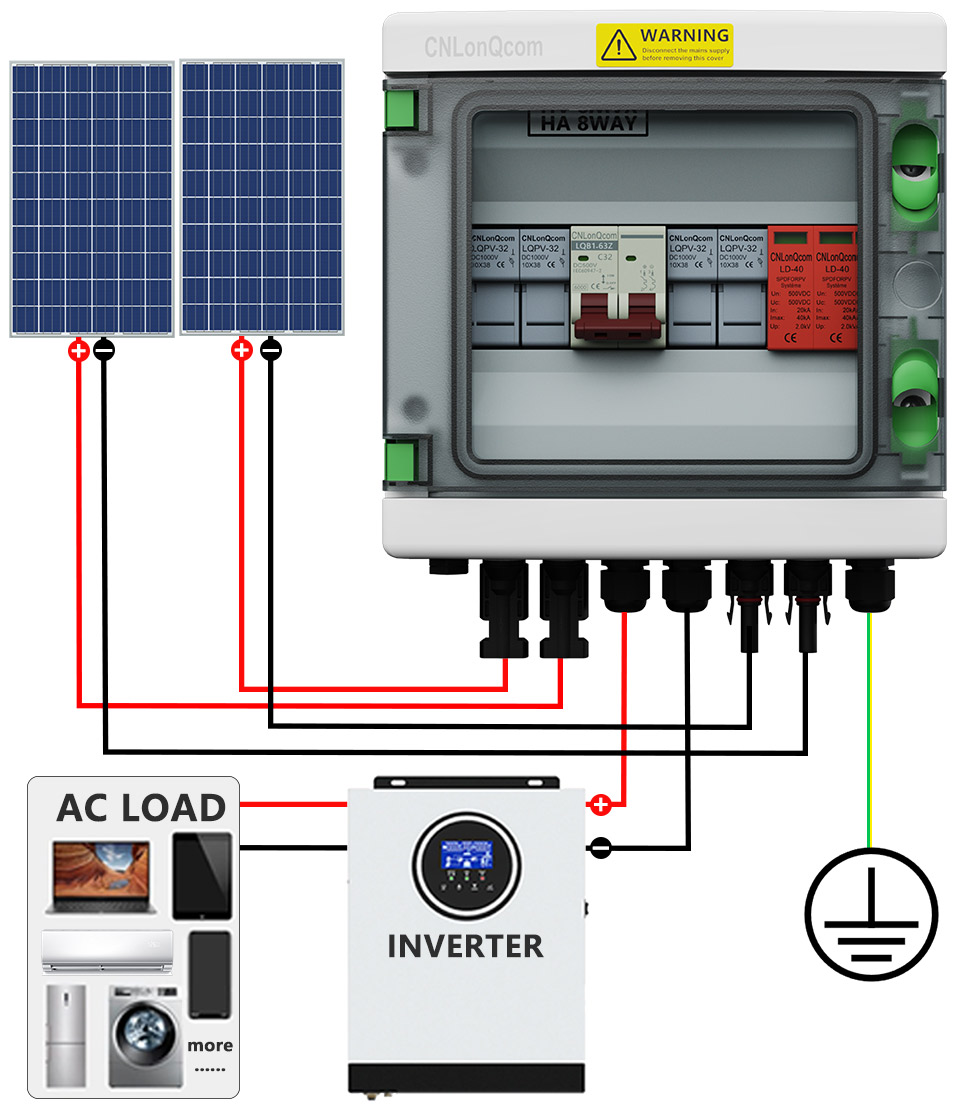

2 -ből 1 -ben a vezetékek

Termék részletei

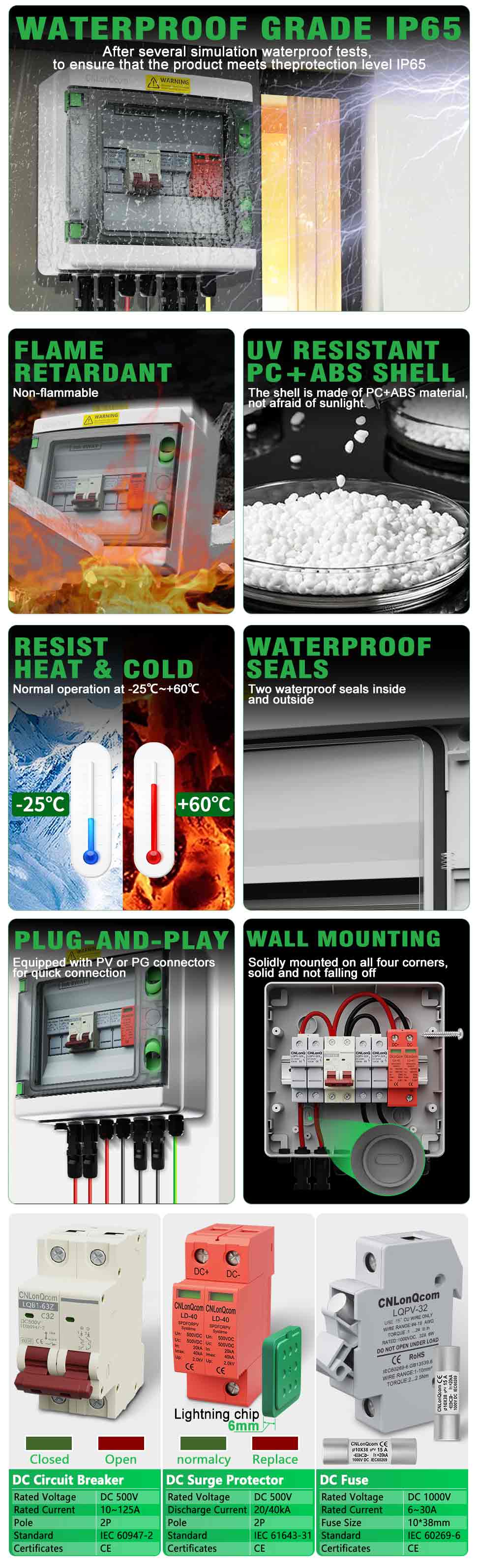

Vízálló IP65 fokozat

Több szimulációs vízálló teszt után,
Annak biztosítása érdekében, hogy a termék megfeleljen az IP65 protekciós szintnek

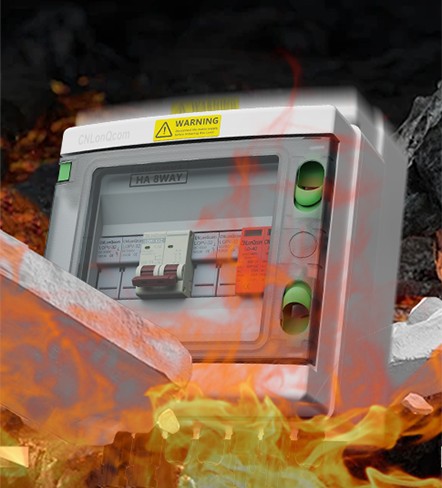

LÁNG
Késleltető

Nem gyúlékony
UV -ellenálló
PC+ABS Shell

A héj PC+ABS anyagból készül,
Nem fél a napfénytől.
ELLENÁLL
Hő és hideg

Normál működés -25 ° C -on ~+60 ° C -on
VÍZÁLLÓ
Pecsétek

Két vízálló pecsét belül
és kívülről
Plusz-and play

PV vagy PG csatlakozókkal felszerelt
A gyors csatlakozáshoz
Falra szerelés

Szilárdan fel van szerelve mind a négy sarokra,
szilárd és nem esik le

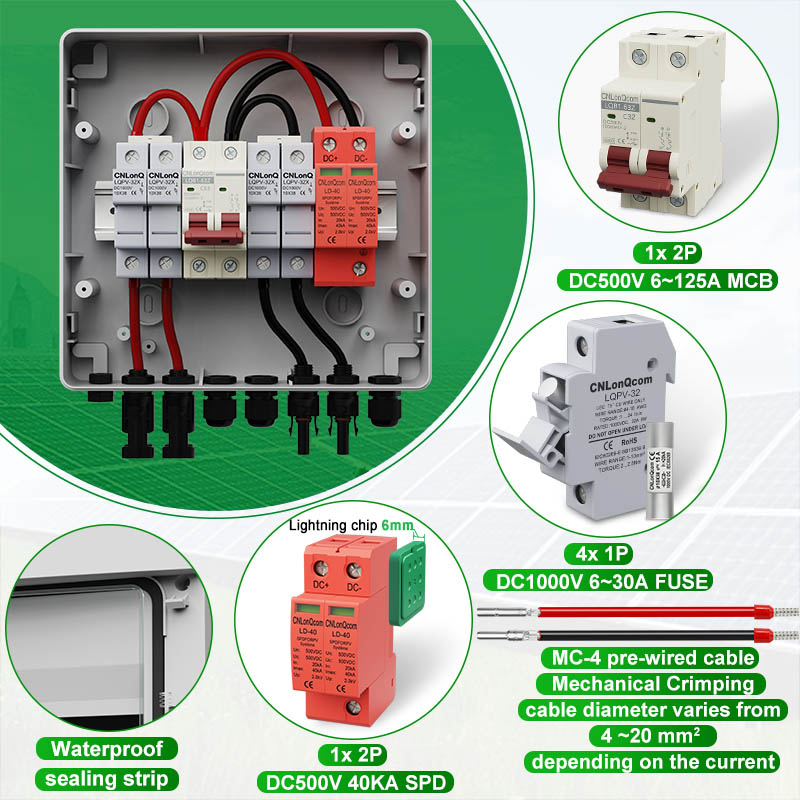

DC áramköri megszakító

Névleges feszültség	DC 500V
Névleges áram	10 ~ 125a
Pólus	2P
Standard	IEC 60947-2
Tanúsítványok	CE

DC túlfeszültség -védő

Névleges feszültség	DC 500V
Kisülési áram	20/40ka
Pólus	2P
Standard	IEC 61643-31
Tanúsítványok	CE

DC biztosíték

Névleges feszültség	DC 1000V
Névleges áram	6-30A
Biztosítékméret	10*38 mm
Standard	IEC 60269-6
Tanúsítványok	CE

Alkalmazási sceneairi10

A Cnlonqcom HA sorozatú műanyag PV kombináló boxja az 1 -es DC500V -ben PC+ABS vízálló tokkal rendelkezik, lezárt felépítéssel, túlterhelésvédelemmel, rövidzárlatvédelemmel, túlfeszültségvédelemmel, porral, nedvességgel és villámvédelemmel.

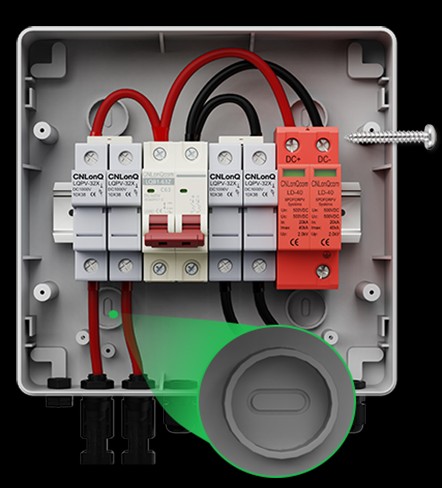

A HA sorozatú műanyag PV Combiner 2 -es Box 2 -os DC500V/600V/800V belső alkotóelemei 2p MCB, 2P SPD és 2P biztosíték, amelyek PA héjból készülnek.

Az SPD modulokat és a biztosítékmagokat gyorsan ki lehet cserélni anélkül, hogy sérülés esetén eltávolítaná a fedelet.

A CNLonQCOM HA sorozatú műanyag PV Combininer 2-es boxja az 1-es DC500V/600V/800V-ben elsősorban a PV rendszerek védelmére használják, és gyakran használják a hálózathoz vagy rácshoz csatlakoztatott rendszerekben. Mint például PV panelek, lakókocsi, csónak, kültéri PV, háztartás stb.

A PV kombináló box 2 -ben 1 -ben DC500V/600V/800V.
